频率合成式高频头

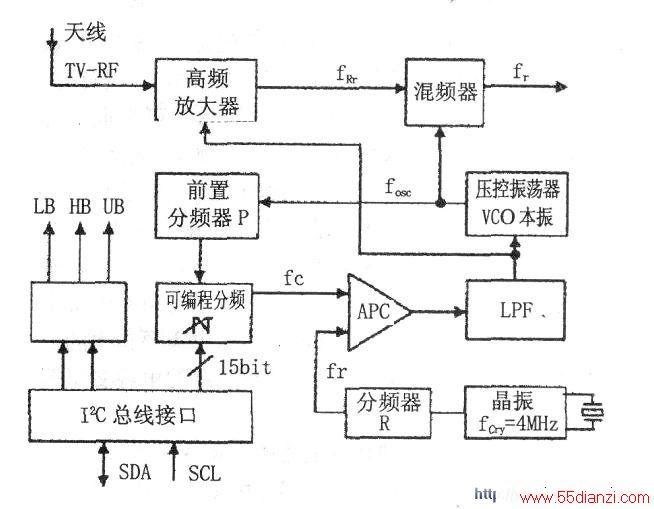

　　频率合成式高频头原理框图如下图所示。其中只列举了一个频段，本振用压控振荡器(vc0)替代。三个频段的电台搜索、调谐共用一套频率合成锁相环电路，包含：高精度、高稳定度的晶体振荡器，频率fcry=4MHz;可选定分频比R和P的两个固定分频器：可编程程控分频器，分频比N由CPU通过I2C总线传送，计数范围15bit二进制正整数；鉴相器(APC)和低通滤波器(LPF)。
　　
　　锁相环(PLL)的锁定原理：晶振频率经固定的分频之后得fr=fcry/R;本振频率经过固定分频和可编程分频之后的频率是fc-fosc/(P×N)。两者同时进入鉴相器APC，首先是频率对比，然后是相位对比，不相等时将产生误差电压输出，在滤除高频分量之后产生与误差成正比的电压Vd，用于逆向改变fosc，直至fc=fr完全精确相等为止，称为“锁定”。因此锁定方程式是：
　　
　　fosc=P×NXfcry/R
　　
　　锁定后由于PLL的自动频率跟踪的作用，本振频率fosc就与晶振频率fcry具有相同的稳定度。锁定暂时不会超过100ms。

　　高频头在搜索调谐电台过程中，当P、R选定之后，式中只有N是随时变化的。P与频段的启起频率有关，N每加1或每减1，本振频率fosc将增加或减少一个fcry/R频率级别，故称“步进频率”。可见调谐频率不是连续变化的，而是将一个频段(UHF、VHF-H、VHF-L)分成Nmax=215=32767级。由此可见，要精确调准所有每一个电视台，步进频率必须是所有每一个频道图像载频的公约数，因为N是正整数。经计算，我国所有频道图像载频的最大公约数是62.5kHz，所以31.25kHz、15.625kHz、7.8125kHz、3.90625KHz……都是图像载频的公约数。调谐过程是以“相对失谐”衡量调谐准确性的标志，更何况还有“精调”和“细调”之分，因此对步进频率的选择（即对分频比R的选择）不是始终如一的。VHF的步进频率应选小（R大），UHF的步进频率应选大（R小）；粗调时步进频率大，细调时步进频率小。
　　
　　频率合成式高频头电路中，正因为步进频率的高度精确、稳定，和锁相环的自动频率跟踪性能，故此只有那些图像载频正好等于步进频率整数倍（N倍）上的电视台，调谐才能准确。现在有个别有线电视台图像载频偏离了国家标准，从而调谐不可能准确，出现“无彩”或“噪声大”的故障现象就不足为怪了。其实这不是高频头的过错。作为彩电接收机而言，在不能改变现状的情况下，解决的方法之一是：将高频调谐分为“粗调’，和“细调”，细调时将步进频率选得更小，并分别储存可编程分频系数N。解决的方法之二是：略微改变晶振频率，以达到对所有电视台的锁定频率与标准频率之间的“相对失谐”处于均衡的最小值。

引脚            电压合成                     频率合成
1               AGC大于4V是增益最大         AGC同左
2                  TU  10V~33V               ---
3                     ---                    AS地址选择
4                    B1波段1               SCL IC总线时钟
5                    B2波段2               SDA IC总线数据
6                    BM5V                  BM1 5V模拟电路供电
7                            ---                     BM2 5V数字电路供电
8                            ---                          ---
9                            ---                       TU2  33V
10                           ---                        ---
11                          IF非平衡中频输出         IF同左

引脚间距为4MM.
