实训用黑白电视机主板：μpcl366C替换用彩电高频头：TDQ-38型黑白电视机主板上有4根线与高频头相连：

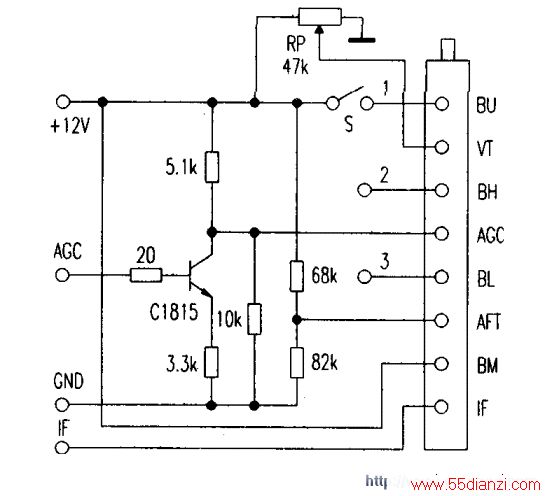

+12V电源线、高放AGC线、地线、IF输出线。而彩电高频头TDO-38型有8个脚：BU、VT、BH、AGC、BL、AFT、BM、IF。8对4的具体连接方式见附图。
1.BU、BH、BL分另1为UHF、VHF-L、VHF-H波段的供电端子。我们可将+12V电源通过一个开关S（波段转换开关）与这三个端子相连。通过开关S来人为转换波段。
2.IF端子可以直接相连，而BM为混频器供电端子。可以将其与+12V直接相连。
3.AGC的连接：由于μpcl366C的输出为正相AGC控制电压，而TDQ-38型彩电高频头为反相AGC控制，所以两者不能直接连接，需要加入一个反相器。
