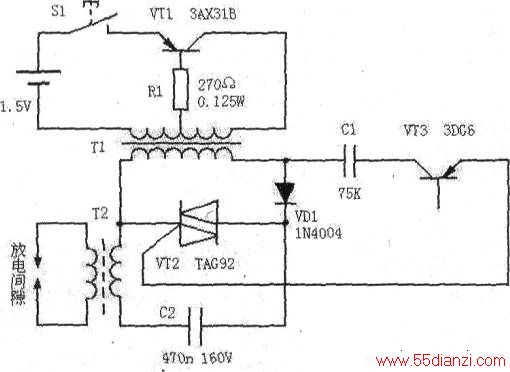

这种点火器的电路结构非常简单。VT1与R1、T1组成振荡器，、VD1对电容C2充电，电容C2端电压上升，到C1、VT3、VT2支路击穿．VT2导通后对电容C2放电、形成T2高压放电电路，周而复始。供电电源为1节3号电池，按钮开关SI用于控制电源，只要按下SI把电源接通，在放电间隙就会有上万伏的间断性的放电电弧产生。
这种点火器的常见故障是按下按钮开关Sl后，在点火头部（放电间隙）无放电电弧，通常有三种原因，一是电池能量不足。二是点火头部脏污。三还要防止洒上水，更不要掉进水池或水盆。四是电子元器件产生故障，最常见的是VT3、VT2、VT1损坏。

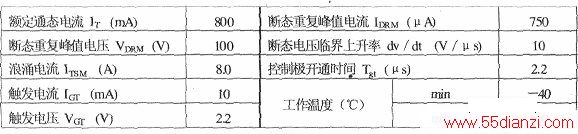

TAG92(vT2)是一种小功率双向晶闸管，其电气参数如下表所示。
TAC92的可代换型号很多，如TDA92、TAS92、SC92B、BCR1AM -12、SC92D、TXC0310、TCS92、TCD92、MAC94A4、MAC95—4、BCRIAM -4、NTE5655等。
3AX31B(VT1)是一种锗材料低频小功率三极管，一般不可用硅管代换，除非改造电路。即使采用锗管，其放大倍数不能太低，穿透电流也不能太大。
