首先我们根据要求将不同节目进行优先级排序：中一广播：自身一省一广播一应急信号；省一广播：自身一中一广播→应急信号：其他省级广播：自身-省一广播一中→广播→应急信号。原先同一节目仍然采用光纤信号为主用，优先级为：光纤一卫星-微波，对应信号接入切换器的第一、二、三路，部分没有微波信号源的切换器第三路空置。信号源改造的总体思路是：中一广播信号和省一功能信号互为备份，同时它们也是其他各省级广播节目信号的备份。
为了能达到设计要求，依靠原有设备无法完全实现．购进了两部MD2017+音频放大分配器。
每个MD2017K+音频放大分配器由两个一分六单声道音频分配器组成，分别输入左右声道组成一路立体声六分配器。该分配器面板有4个LED显示条，实时显示两组音频信号输入和输出的电平幅度，可以直观地看到音频信号的大小：同时面板上还有两个可调电位器，分别用于调节两组音频信号的输出电平幅度。

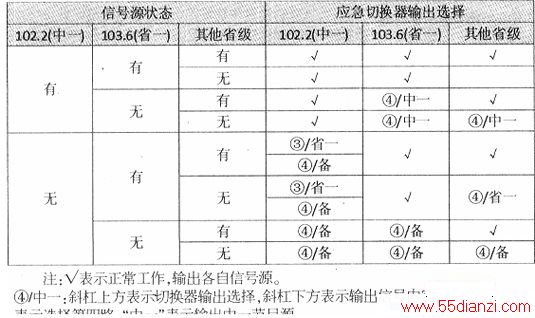

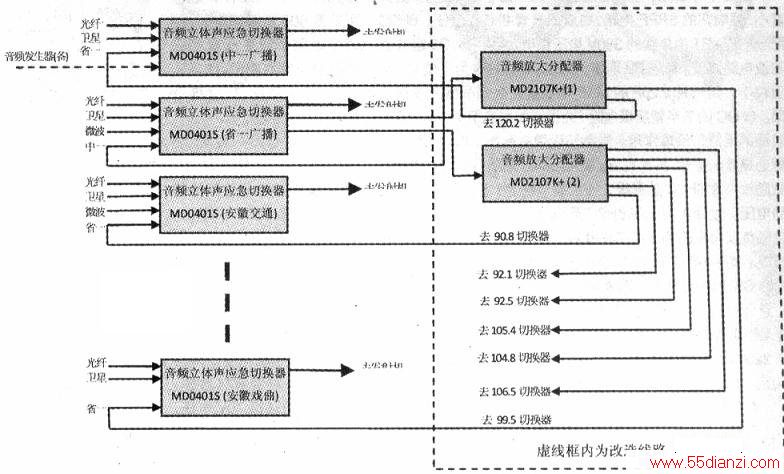

接线原理如下图所示。首先将中一广播MD0401S音频立体声应急切换器第二路输出接入省一广播切换器的第四路，作为省一广播的应急信号；省一广播的第二路和第三路输出分别接MD2017K+音频分配器，经放大分配各输出6路立体声信号，其中1#分配器第一路输出输入到中一广播应急切换器的第三路，用于中一广播的备份；分配器输出的其他各路信号分别接入除省一广播外的其他省级广播应急切换器的第四路，用于除省一广播外的其他省级广播应急信号。中一广播应急切换器的第四路接一个音频发生器，用于当外部所有信号源中断时所有节目的应急信号源。各节目信号源状态、相应应急立体声切换器输出状态及所实现的功能如附表。
