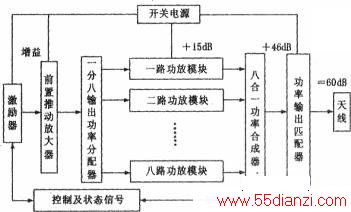

该机由功率指示单元、谐波滤波单元、电源单元、激励单元、功放单元、射频控制单元等组成，整体流程图如下图所示。
1．功率指示单元
功率指示厌线选择单元用于显示发射机输入功率和反射功率，通过功率选择开关可在正向功率和反向功率之间切换；通过天线选择开关选择不同的配置天线。后期的机型功率指示板是通过对整机输出功率的电压取样，由微机控制两路AD转换并驱动数码管显示相应正向功率值与反向功率值。功率指示单元结构主要包括减法电路；射极跟随电路：A/D转换电路；单片机控制电路；数码显示电路。
2．谐波滤波器单元
谐波滤波器主要作用
1)实现功放单元与天线单元的阻抗匹配：
2)抑制各频率点的谐波分量输出；
3)使各频率点基波分量损耗最小。
谐波滤波器包括8块谐波滤波板和继电器切换板。谐波滤波器将整个短波频段划分为连续的8小段，通过激励器洪来的分段控制信号．选通相应的继电器：谐波滤波板为椭圆函数滤波器，在兼顾谐波抑制的情况下，在频率分段内阻抗与50Ω相配。
谐波滤波器单元与功放单元和天线之间的连接示意图见下图．MT2000型发射机的谐波滤波器采用了8阶的椭圆函数滤波器结构，谐波滤波器除设计了低通滤波器外，还同时设。
MT2000型发射机的谐波滤波器采用了8阶的椭圆函数滤波器结构，谐波滤波器除设计了低通滤波器外，还同时设计了高通滤波器，在这里高通滤波器的主要作用是将工作频率点的谐波分量通过高通滤波器输出到一个50Ω的电阻上，在这个电阻上予以谐波分量的消耗。谐波滤波器的频率特性曲线如下图所示。
在短波频段内可以使基波分量完全通过到达天线，而二次以上的谐波分量将会衰减至-35dB以下，满足天线辐射超过lkm残波辐射低于1mW的要求。

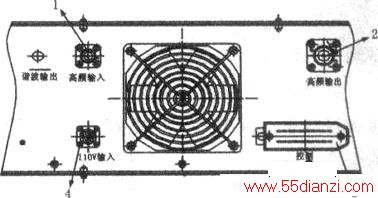

谐波滤波器单元面板图如下图所示，.
图中：1一高频信号输入端；2-高频信号输出端；3-谐波滤波器控制接口；4-电源110V。
谐波滤波器线缆的连接都在谐波滤波器的后板上“高频输出”连接器连接天线的电缆。“高频输入”连接器与功放部分相连。控制继电器动作的信号来自连接器CB2-20J。“谐波”连接器连接一个大功率的50Ω电阻。
谐波滤波器单元的组成：谐波滤波器控制板；谐波滤波器级联部分；高频输出板：谐波滤波板1：谐波滤波板2。谐波滤波板1包含了3MHz—4MHz．4MHz~6MHz．6MHz~8MHz等三段频率的滤波。
谐波滤波板2包含了8MHz—10MHz,10MHz~13MHz,13MHz~17MHz,17MHz~26MHz等4段频率的滤波。
谐波滤波器控制板作用是根据播音频率的范围，控制谐波滤波单元中各继电器的关断和闭合，选通合适的频率通道传输到天线。谐波滤波器级联部分作用县为了抑制更高次谐波分量。

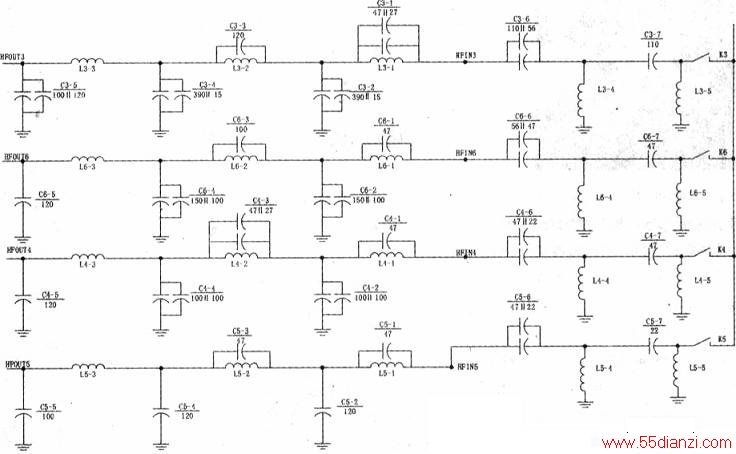

高频输出板：通过继电器的闭合和断开来选通谐波滤波板1或谐波滤波板2的谐波输出。谐波滤波板2电路如下图所示．K3~K6为控制继电器接点，依据播音频率选通谐波通道。

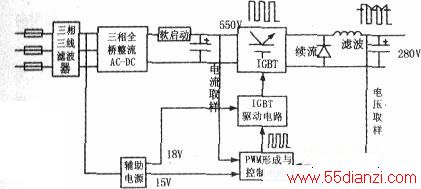

两路DC45/75A主模块是整个电源中最重要的部分，结构如下图所示。
(1)工作原理
输入电网滤波器消除来自电网侧的各种电磁干扰，同时也防止开关电源本身产生的高频电磁噪声向电网扩散而污染电网。为防止高频噪声对负载干扰，在开关电源输出侧也需要EMI滤波器。
输入整流滤波器将电网输入的交流电进行整流滤波，为后级的高频变换器提供纹波值小的直流电压；当电网瞬时停电时，大容值的滤波电容器所储存的能量可使开关电源直流输出维持一定的时间。
高频变换器是开关电源的关键部分，它把直流电压变换成高频交流脉冲电压，提供给后级的高频变压器。控制电路的作用是检测开关电源输出电压，与基准电压比较，进行隔离放大，调制振荡器输出的脉冲宽度，从而控制高频变换器以保持输出电压稳定。

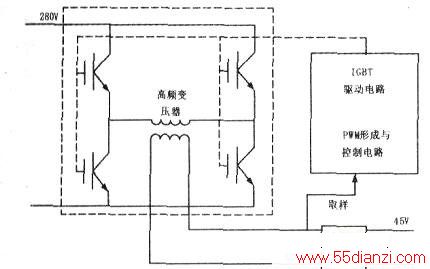

整流滤波稳压后的高压电源经过PWM脉宽调制，经过脉冲变压器变压，然后整流、滤波。PWM脉宽调制由UC2875集成电路完成，整个电路工作在32kHz的全桥方式，由软启动单元送过来的550VDC经PWM调制成两路16kHz的高频脉冲电压，经全桥电路和脉冲变压器后输出高稳定性的45VDC输出。
(2)-般故障排除与维护保养
1)接通电源，电源指示灯不亮故障排除：检查输入端交流保险丝是否熔断。检查DC12V辅助电源单元输出电压是否正常。
2)指示灯亮故障排除：检查软启动电路是否正常。检查功率开关管或UC2875输出波形是否正常。
检查DC24V输出是否异常，正常时24V风机转动。检查DC45V输出是否正常。
3)工作异常故障排除：主控板指示灯是否正常亮，不正常检查是否有过流、过压、过温故障；主控板指示灯正常亮，检查ICBT板上的高压是否正常；开机后DC24V输出不正常，更换24V单元板；开机后DC45V输出不正常，更换45V模块板。
4．激励器单元
工作频率范围覆盖0.4MHz~29.9999MHz频段，工作方式包括H3E、J3E、A1A、H2A等，有双音报警、功率自动衰减和单工/双转换等功能。
(1)前后面板说明

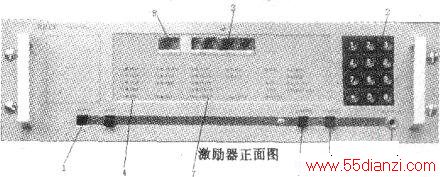

激励器正面板见下图。
图中：1-电源开关：激励器电源开关（置OFF位，则关机）。2-键盘：12位小键盘，发射机的全部功能控制由键人编码完成，如键人“I5”，面板上“15”发光二二极管亮，发射机进入白噪声调频话工作。3-6位频率：频率显示器由6位数字发光二板管作频率显示。4-工作种类：发射工作种类显示：AIA;H3E;R3E;H2A;F3E;F3E(U);J3E(U)；调谐（置TUNE位，机器可进行配谐）换频率大干lOkHz，灯亮，则必须重新调谐。5-电键：插口工作插入电键，按键发射功率。6-遥控：遥控工作开关。7-功率等级：发射机输出功率等级晁示1／1，1/2，1/4 ,1/16，1/64共5挡。8-信道：信道显示：00--99共100个信道存贮发射机的工作频率、工作种类、功率等级参数，供下一次工作时调用。9—亮度：亮度开关：两挡改变显示器亮度。

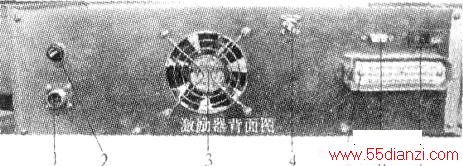

激励器背面板见下图。
图中：
1一电源插座接口（DC45V输入。
2-保险接口。
3-风扇。
4-高频输出接口。
5-控制接口（滤波波段及正向、反向保护电压输入）。
6-通信接口(232通讯)。
