3．电源单元
电源包括整流部分和DC/DC电源变换板部分，电源板具有过压保护、功放过流保护；面板LED指示在故障时南绿鱼蛮为玎任 给出报警指示。
此设备的供电采用开关电源，其主要输出为两组45V/75A和一组24V/15A高稳定直流电压，额定输出功率为7.5 kW．最大输出功率为8.5kW。该开关电源为模映化结构，共分为上下两组机箱。下机箱有输入滤波器、PFC无源校正、交流输入欠压过压检测和辅助电源及软启动控制、110V/0.5A辅助变压器、24V/15A单元等组成；上机箱有两组45V/75A单元模块、输出滤波等组成。开关电源结构示意图见下图。
5、功放单元

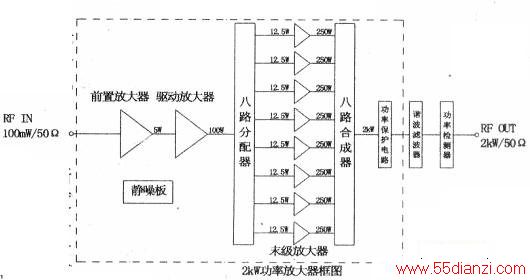

功率放大单元主要包括：5W前置放大器：100W驱动板；8个250W功率放大器；功率分配器：功率合成器，PA-静噪板；功放保护板。功率单元原理图见下图。
RFIN输入由激励器输入lOOmW激励信号，经过前置放大级放大至SW增益为16dB，再进过驱动放大级放大至100W增益为13dB．由其后的8路分配器进行功率分配，末级放大器每级输入功率为12.5W．输出250W增益为13dB，原理见下图。最后，由功率合成器合成功率输出至250Wx8=2000W额定输出功率。经谐波滤波器滤除谐波分量，达到残波辐射要求。功率检测电路对入反射功率起到指示作用，以供值班人员了解设备状态。此设备自始至终的输入和输出阻抗均为50Ω;包括天线特性阻抗亦为50Ω。匹配阻抗的作用：①把负载阻抗变换为功放所需要的最佳负载，以保证负载能得到最大功率，．最小反射功率；②滤除工作频率以外的频率分量，以保证加到负载的是低频率非失真的信号；③高效率地把放大器输出功率传输给负载。

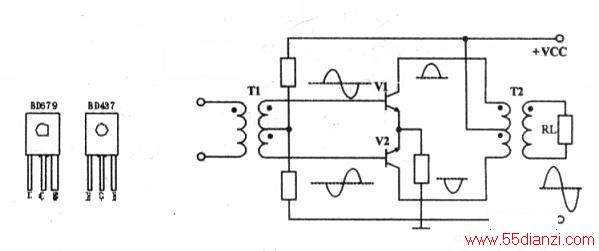

各级功放为推挽电路，结构对称的两个功放管V1、V2特性一致。其工作过程为：在输入信号的正半周，V1导通、V2截止，在输出变压器原边上半个绕组中产生电流，耦合到副边，在负载RL中产生半个周期输出信号：在输入信号的负半周，V2导通，V1截止，在输出变压器原边下半个绕组中产生电流，耦合到副边，在负载RL中产生另半个周期输出信号。在负载上输出一个完整的信号波形。变压器T1耦合单管功率放大器的典型电路见下图。它的输入端和前级之间用一个输入变压器T2耦合，而输出端和负载之间用一个输出变压器耦合。变压器既起到隔直通交的作用，又起阻抗变换的作用。为了提高效率，放大器推挽功放管的工作状态设置为甲乙类。
6．静噪板
静噪板是设备中十分重要的一块保护电路板，工作原理图如下图所示。
当功率检测（功率保护）板检测出输出功率不正常时，其板输出ALARM（报警）信号送人PA-静噪板507端；正常时，无ALARM信号，V2因b极无偏置电压而截止：
+18V电压经R507、R508、R510分压后加至V3b极．V3饱和导通，致使V5(PNP型)基极电压为ov，v5导通．45V电源电压通过v5的集电极和发射极供给5W前置放大器，使前置放大器正常工作。另外，由于Vl也为PNP型管子，同样V1也导通，使504端24V通过V1的集电极和发射极分别送人到N1、N2输入端，N1变压为15V后给250W功率板正常供电，致使功率板正常工作；N2变压为12V后给100W驱动放大板正常供电，驱动放大板正常工作。
当设备工作不正常时，ALARM信号中断，最终会使505、508、509电压供电中断，致使前置放大板、驱动放大器和末级功放板均不能正常工作，从而保护设备避免故障扩大化。
当510端输出过电压U(P-HF》100V时，其信号通过R509和R511串联分压后使V4场效应管导通．Nl的3端得到地电平，从而使2端无15V电压输出，使8路功放板无法正常工作，瞬间保护功放板管子，避免故障扩大化。
7.5W前置放大板
该板供电为45VDC．静态工作电流为600mA±30mA。适当调整R110阻值可以改变两管子的静态工作电流。
8.100W驱动放大板
该板供电为45VDC．静态工作电流为300mA±30mA。适当调整R213阻值可以改变两管子图rl201、T202的静态工作电流。更换大功率管时，两只管子放大倍数相差不能大于20。
9.250W功放板该

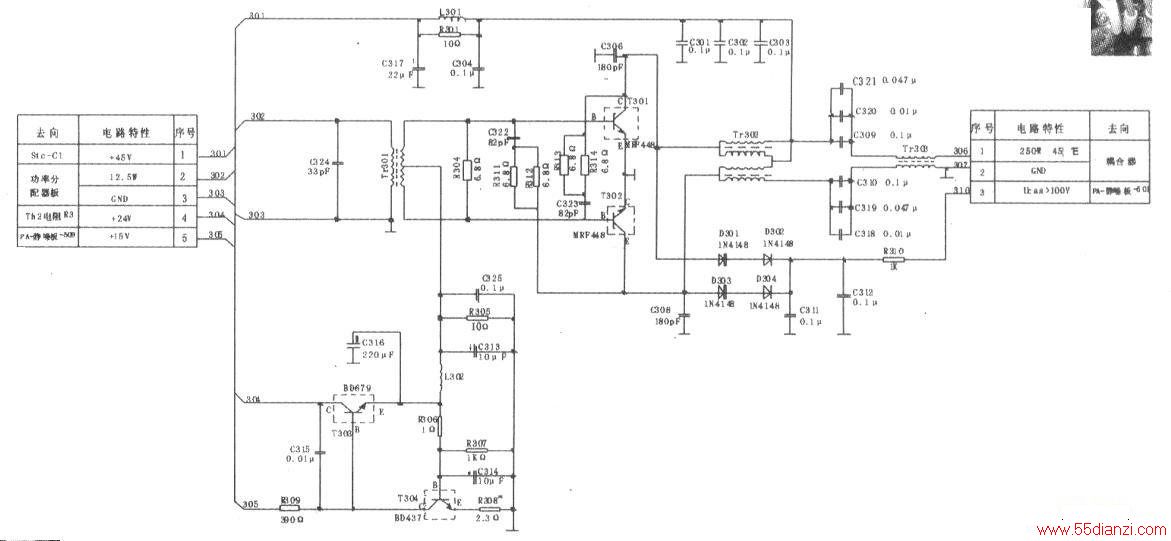

板供电为45VDC，静态工作电流为lOOmA±30mA；适当调整R304阻值可以改变两管子图T301、T302的静态，工作电流。更换大功率管时，两只管子放大倍数相差不能大于2。
10.8路功率分配和功率合成器
8路分配器将100W功率利用电阻(R601-R608)均压原理，把功率平均分配给8路(每路20W)功放器。并由8路电阻分别进行平衡以保证各路输出信号功率相等。
八路混合式耦合器把8(250W)路功率信号耦合成1路(2000W)大功率信号。而各路由一组变压器和平衡电阻组成，各路变压器对各自功率放大级的输出信号进行耦合并由各自平衡一电阻加以平衡，每路由温度继电器保护以避免过热，各路耦合输出信号经大耦合一器合成并与50Ω输出阻抗匹配输出。另外，此电路设有过压检测电路送入PA—静噪板防止过压造成不必要的故障损失。
11．射频控制单元
射频控制单元用于激励器和发射机工作方式的选择，其中键盘和液晶显示来完成可压制的频率数以及信道时间间隔设置。通过设置广播多频电子发射机，可以设置连续压制工作模式，或是2跳或3跳的跳频压制模式。但此调频模式基本不被使用。
