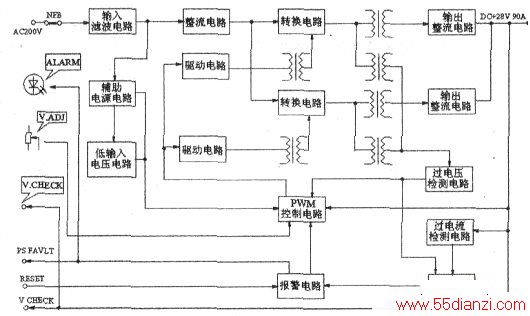

东芝产TU 3000A型固态电视发射机功放电源设备是开关式稳压电源，输入3相AC200V电压，输出DC28V90A的直流电压，使用MOSFET(金属氧化物半导体场效应晶体管)作为电源的开关元件，此电源使用的开关频率大约为lOOkHz。电源方框图如附图所示。
一、各单元功能介绍
1．电源输入滤波电路
电源输入滤波电路是用于抑制和消除外部噪声干扰，防止转换电路所产生的噪声信号传送到外部，影响电源电压的输出质量，以保证电源电压的正常输出。
2．电源整流电路
整流电路是将交流(AC)电压转换成直流(DC)电压。采用电容输入系统降低输出电压波动。输入电路串联一只电位器，用于抑制消除冲击电流。
转换电路接通电源以后，利用三端双向可控硅开关导致电位器两端短路，从而减少冲击电流，并抑制电位器的功率损耗，提高了工作效率。
3．转换电路
转换电路将直流输入信号转换成交流信号。采用配置功率场效应晶体管(MOSFET)的全桥整流电路，通过约100kHz交替接通场效应晶体管，在转换变压器中产生矩形波。
4．电源输出整流电路
转换变压器二次线圈产生的矩形波电压整流后通过扼流圈和电容器组成的滤波器，输出波形较平滑的直流电压供下一级使用。
5．驱动电路
放大控制电路输出的控制信号通过驱动电路，驱动转换电路中的功率场效应晶体管。
6．PWM控制电路
PWM控制电路采用控制lCMB3759用于转换调整器，输出控制信号用于调整输出电压，使其达到标准值。
7．辅助电源电路
辅助电源电路是配置振铃抑制转换器的稳压电源装置，向控制电路、驱动电路和保护电路馈送直流电压。
8．低输入电压保护电路
低输入电压保护电路用于阻止振荡，进行低输入整流电压的检测工作。
9．过电流检测电路
过电流检测电路利用电流互感器检测初级端开关电流。如果输出电流由于负载异常超过额定水平，切断电路关闭输出。
10．过电压检测电路
过电压检测电路用于检测输出电压，如果输出电压由于外部噪声等等异常升高，将立即切断电路关闭输出。
11.切断电路
切断电路采用专用混合集成电路(IC)。
如果检测发现过电流或过电压，控制信号输出大约终止4秒钟，关闭输出。切断计算时间大约30秒钟。如果期间计算发生4次切断，则进行自动保护，并且终止振荡。
12．电源报警电路
如果检测发现有过电流或过电压现象，就终止振荡，而且面板上的报警发光二极管(LED)闪亮，并且发出电源(Ps)故障信号。如果由于外部强迫空气冷却停止导致电源装置内部温度异常升高，面板上的报警LED闪亮，并且发出电源(PS)故障信号。
例如本台发生过几次这样的故障．ALARM(D202)故障红色指示灯亮，表示有过电压、过电流或温度异常现象发生。原因一，是风机房离机房太远，风筒过长且有拐弯，造成风压小致使电源模块温度过高。保护电路保护，无电压输出。通过缩小风筒长度，增加风压，降低了电源模块温度，电压输出正常，故障排除。原因二，有过压或过流现象，经过调整控制电路上的V.ADJ电位器，送给驱动电路一个正确的驱动信号。电源启动，将输出电压调到标准值DC+28V90A，故障排除。
二、维护注意事项
由于电源模块和功放模块均为插拔器件，经常插拔极易造成接触不良。根据笔者几年的维护经验，电源及功放模块每隔半年进行一次彻底处理比较合适，维护时要仔细检查以下各点，确保电源装置处于最佳工作状态。
因电源处于长期使用状态，受外部环境卫生的影响较大，必须定期清除沉积的灰尘。每周都要清洗一次滤尘网。环境恶劣的天气，要每周清洗二次滤尘网，这样才能保证有足够的风压减少灰尘对电源的影响。本人做过试验，新换上的滤尘网，前两三天，机器风压在800Pa以上，后几天就在700Pa左右。
功放电源在发射机的播出过程中，占用重要地位，因此对功放电源的科学维护，是保证广播电视安全优质播出的重要环节。
