随着国家正式启动地面数字电视项目，地面数字电视开始迅猛发展，而为了保证好的覆盖效果，主要还是依赖发射机真实的技术指标。
一、发射功率
发射系统的发射功率决定了地面数字电视信号的电场强度，直接关系到地面数字电视广播发射系统的有效覆盖范围、覆盖区域服务质量和信号传输可靠性。
地面数字电视发射系统的输出功率应该符合设计要求，达到预期的覆盖效果。可以通过以下方法测量发射系统实际的发射功率：选择周围场地空旷平坦，无建筑物、大片树林等障碍物、无反射波到达的地点作为测量点，测量点与发射天线之间为直视路径，且远离机场、主要交通运输公路、高压输电线、变电所、工厂等，保证没有来自上述设施的明显干扰或背景噪声电平较欲接收信号电平低20dB。接收天线的极化方式与发射天线极化方式一致，记录测量点的信号场强Ec (dBμV/m)，由下式计算发射天线的有效辐射功率Pt(kW)Ec=10&epSILon;ogPt-20εogd +106.92式中：d为测试点到发射天线的距离(km)
二、频谱特性
1．带肩比
数字电视信号经过放大器后在频道外的互调产物为近似连续频谱，频道外的连续频谱在频道附近会产生“肩”部效应，这就是带肩。带肩比具体定义为信号中心频点的功率值与偏离中心频点载波外某点功率的比值。我国一个电视频道的带宽为8MHz，带肩比规定为信号中心频点功率与偏离中心频点±4.2MHz，单位为dBc。
在数字电视发射机中，带肩比是数字电视发射输出信号的一项关键技术指标，体现数字电视发射机的功率放大器的线性水平。线性化程度越高，带肩比就越小，越能够保证被传输信号具有尽可能低的误码率和高的信噪比。笔者所在台用的是鞍山通用广播电视设备有限公司生产的lkW风冷数字电视发射机。功放模块是以2W甲类放大器、60W甲类放大器和260W甲乙类放大器为基本功放单元。2W功放是一个单管级的甲类放大器，这个甲类功放是目前比较先进的电路，采用宽带设计，其带宽可覆盖VHF和UHF波段，在VHF波段具有20dB以上的功率增益，在UHF波段具有18dB的功率增益。本放大器选用的功放管型号为MRF282，其截止频率是2GHz，放大器设计在甲类工作状态，甲类功放线性好，工作电压为26V，工作电流为500mA。60W功放也是甲类功放，在UHF波段具有平坦的频率特性及良好的线性，功放管型号为BLF861A，工作电压32V，工作电流5A。260W功放为双管甲乙类放大器，其增益为14dB，两只功放管为BLF861A．工作电压为32V，每只管子最大工作电流7A，这样的设计既保证了功放的线性又提高了功放的增益。
2．带内波动
带内波动指工作频段内最大最小电平之间的差值。它反映放大器的线性失真，一般要求带内波动在±0.5dB以内。当超出容差范围时，相当于有强干扰，影响接收。
带内波动可通过频谱仪或矢量分析仪测量。
3．邻频抑制
邻频道分为上邻频道和下邻频道，指标要求发射机泄露到上、下邻频道内的功率均应比发射频道内功率低50dB。邻频道抑制效果好能减少对上、下邻频道信号的干扰，邻频抑制指标可通过频谱仪测量。
三、调制误差率

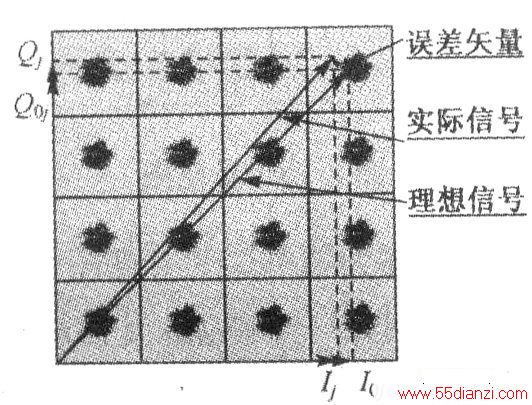

调制误差率( Modulation Error Ratio．MER)是以数学模型来表征数字电视信号的噪声状态，而星座图是以图形来表征数字电视信号的噪声状态。具有广义噪声干扰的星座图如附图所示。在一个相当长的时间内进行测试，每个接收到的数据点j（1=[1，N1]在IQ平面上的坐标是Ij+△lj和Qi+AQi，其中I和Q是理想符号点的坐标，△lj和AQi代表从所选符号的理想位置（判断框中心）至接收到符号的实际位置间的距离，这个距离称为误差矢量。调制误差率定义为数字电视信号的理想符号功率与噪声功率之比，单位为dB，表示为
MER包含了信号所有类型的损伤，如各种噪声、载波泄漏、I/Q幅度不平衡、I/Q相位误差和相位噪声等。它反映了数字电视信号经传输后损伤的程度，是衡量数字电视系统的重要指标．MER的经验门限值对于不同调制模式有不一样的要求，当低于门限值时，接收端将无法正常接收。在发射系统的不同测量位置，MER所要求的指标也不同，我国发射机的标准中要求发射机最终输出的射频信号的MER不小于32dB。
随着用户的发展，覆盖站点逐渐增多，渐次连成线、连成片直至组成网，为了避免以后的信号干扰，发射系统的技术指标至关重要，这也将是我们在实践工作中不断完善和改进的重点。
