  DF100A型PSMlOOkW短波发射机的调谐回路在发射机运行过程中起着至关重要的作用,在每次换频之时都要进行操作,所以动作频繁,故障率也较高。在此对自动化之后的调谐回路作一分析。

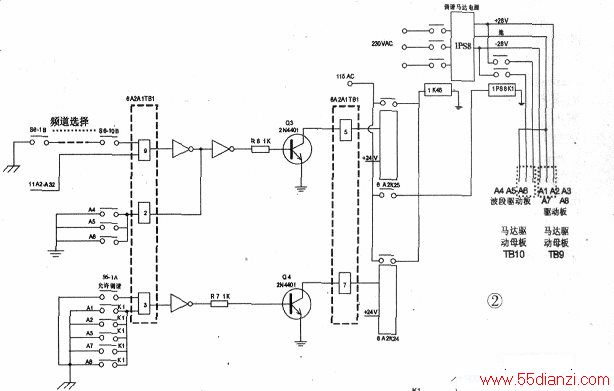

  在手动换频时,手动按动频调键按钮(以频道1为例进行分析,其他频道原理相同),由控制原理图(见图1)可知,按动频道键S6-1A,S6-1B两接点同时接通,S6-IB点的电位由零点至悬空后重新回到零电位处,其信号变化送人6A2A1(调谐控制定时器)TBl-9端。变化的信号经两个非门后经R8(1kΩ)电阻使其放大管03导通,其地信号经端子6A2AITB1—5送到6A2K25 -13端.6A2K25继电器吸合,使1K48接触器吸合.1PS8K1吸合,1PS8调谐马达电源得电输出正负28V DC电压,并同时使调制器激励被封锁无射频输出,保证所有调谐元器件在无电压的情况下安全调谐。8路马达驱动板得电驱动马达转动,驱动板上相应的K1继电器吸合,当所有组件转动到位后K1继电器逐个释放.6A2K25、6A2K24继电器也随之释放,从而保证了所有马达组件转动到位。见图2所示。

4288969

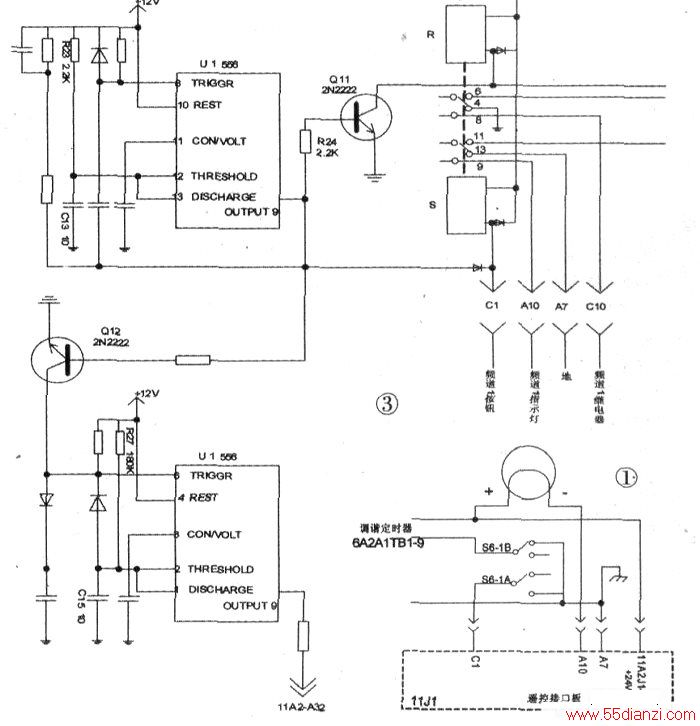

  S6 -1A被接通届断开其地信号送入11A2遥控接口板C1端,其C1端的地信号分两路分别送给继电器K1的S线包,使K1的S线包吸合。其接点9、13接通,相应的频道的指示灯被点亮,R线包吸合其接点4、8接通,相应的频道继电器吸合。同时,经外部电路送入U1(556定时器)的触发端,从外部电路可知1.1xR23xC13=24.2ms的高脉冲信号,经R24(2.2kΩ)电阻送入Q11(2N222型三极管)饱和导通,地信号送入K1继电器的R线包使其他频道复位。由于手动按动的时间一般都远远大于24.2ms,所以,在复位频道时,K1继电器的S线包仍保持吸合,频道1始终保持吸合。原理图如图3所示。

42888



  U1的⑨脚输出的24.2ms的高脉冲另一路提供给Q12的基极使其饱和导通,集电极输出一个1.98s(1.1xR27xC15=1.98s)的高脉冲,提供给调谐控制定时器6A2AITB1-9触发端系统的各个组件运转。

  频道1继电器吸合后,相应的6A2K14、K14继电器动作吸合,1K14吸合(12、8接点接通)触发1A16(频道预置板)相应的频率通道,即选出所要播出预置好的频率。自动化后的频率预置板可手动提前预置好,并由LED显示其频道及相应的频率,全自动或半自动时均由计算机遥控频率预置板频率输出。1K14吸合使已经预置好了的调谐电位器8路电压经6A2TB1端子板后分别送至马达驱动母板的TB1至TB8端子,其每个端子定义为如图4所示。

427896

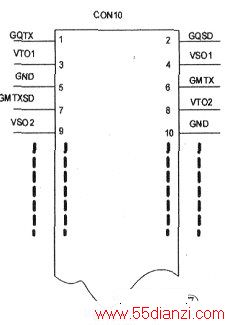

  TB2端子说明:①+15V(送人调谐和随动电位器);②GND;③-15V(送人调谐和随动电位器):④1A1 -1A8'IX(调谐电位器来信号):

  ⑤GND;⑥1A1-1A8SD(随动电位器来信号):⑦1A1 -1A8VO(输出电压);⑧PCND。

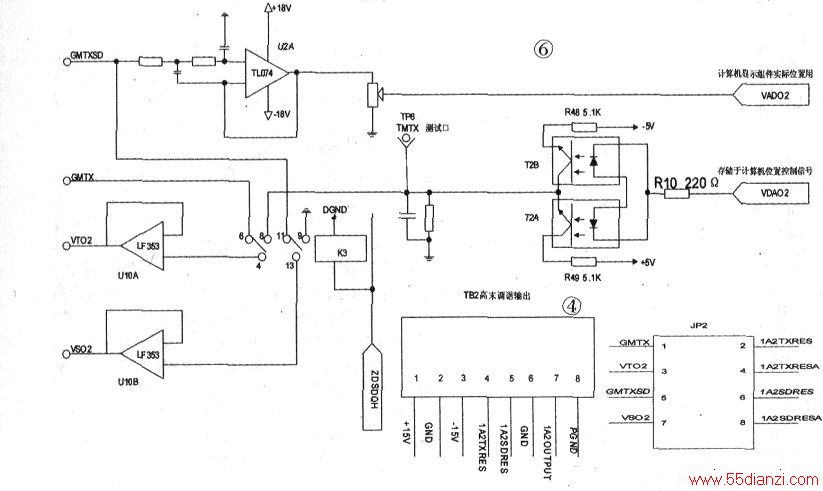

  以高末调谐为例进行分析:6A2TB1-④、⑤、⑥脚的±15V电压(由马达驱动母板输给)经调谐电位器输出电压至KT-MDMB01(马达驱动板母板)的TB2—4(1A2TXRES),另马达组件随动电位器输出电压至TB2-6端(1A2SDRES)(图5),两路电压信号经JP2送入马达缓冲板(图6、图7)。

  在手动情况下,ZDSDQH(手动,自动切换)无电压信号,K3不吸合,接点4、6接通.11、13接通。其GMTX(高末调谐电位器信号)经4、6接点至跟随器U10A后,由VT02端送入马达缓冲板J8-8端。而GMTXSD(高末调谐随动电位器信号)经11、13接点至跟随器U10B,由VS02端送入马达缓冲板J8-9端,并同时经U2A送至计算机显示实际位置。两路信号经J8扁平线至马达驱动母板的CON10端,再经JP2的VT01_IA2rIXRESA,VS02-1A2SDRESA送给1A2高末调谐驱动板,进行两路信号的比较后驱动马达组件。

  在自动情况下,ZDSDQH(手动,自动切换)来电压信号,K3吸合,接点9、13接通.4、8接点接通。由于9端接地,VS02(高末调谐手动电位器信号)输出电压为零,而4、8接点接通则由VDA02端计算机来的控制信号经UIOA到VT02端,再经马达缓冲板J8-8端到马达驱动母板CONIO端,由JP2的VT02 -1A2TXRESA端送人1A2高末调谐驱动板。由于另- VS02-A2SDRESA电压为零,所以驱动板的输出仅受存储于计算机的位置控制,而此时的高末调谐电位器的信号CMTXSD经U2A送给计算机VAD02端,以便计算机控制马达驱动到合适的位置。

  由上述工作原理达到手动换频和自动换频的目的,使8路马达组件调到位,自动化后的马达驱动板与之前的工作原理相差别较大,自动化之后计算机控制调谐系统使其更加精确可靠。随动电位器和手动电位器的1:15V供电由马达驱动母板电源集中供给,节省资源,结构简单。
