DF100A短波发射机功率模块修复实验

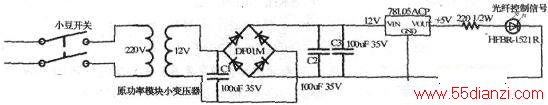

　　在大多数情况下我们都要将修复过的模块上机实验，不仅拆动线路复杂，而且可能还要反复拆装，致使实验模块进度缓慢，造成人员和时间浪费。为此利用模块的工作原理制作一简单易行的实验工具，原理图如下图所示。
　　
　　1．所需器件：变压器一台，两相输入电压220V，两相输出电压500v；制作简易控制板一台。
　　
　　2．加电准备：两相输入线与变压器220V端连接，输出两相线与模块E1、E2端连接。简易控制板控制光纤与模块开关控制板连接。检查线路连接无误后，合上变压器电源，观察模块整流器输出指示灯DSI是否正常指示。指示灯灭说明在整流器输出之前存在问题，关闭电源，待电容释放电压后继续处理；指示灯亮继续操作，合上简易控制板电源（小豆开关），此时简易控制板工作通过光纤给模块开关控制板导通信号，观察模块输出指示灯是否正常，DS2灯灭说明在整流器输出端之后存在问题，关闭所有电源待电容电压释放完毕后，继续检查：DS2灯亮说明模块修复完好，可贴标签标注后入库备用。
