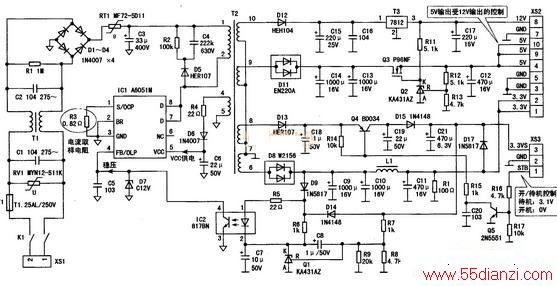

九洲DVC-7058型有线电视高清数字机顶盒的开关电源电路是以电源厚膜集成电路A6051M为核心构成．下图是电路图。
1．A6051M的实用维修资料

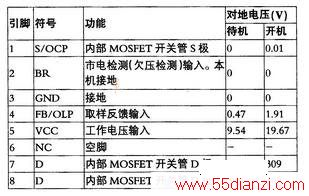

A6051M是开关电源模块，内置振荡控制电路和650V的MOSFET开关管，最大输出功率为16W。A6051 M引脚功能和对地电压值见下表。
2.功率变换
该机输入市电电压后，市电电压经连接器XS1、电源开关K1、熔断器（保险管）F1送到由C1、T1、C2组成的线路滤波器滤波，再经D1～D4组成的桥式整流堆进行整流，在C3两端形成300V左右的直流电压。RV1是压敏电阻，电压过高时击穿，烧断熔断器，整机断电保护。
300V电压通过开关变压器T2初级①-②绕组加到电源厚膜电路IC1（A6051M）的⑦、⑧脚，一是加到内部开关管的D极，二是经内部电路向⑤脚外接电容C6充电，当C6上的电压达到芯片要求的启动电平时，IC1开始工作，其内部的MOSFET开关管工作在开关状态，开关管工作后，便在T2的各绕组中产生感应电压。
T2④-⑤绕组产生的感应电压，经过R4限流后，再经D6整流、C6滤波，得到20V左右的直流电压，向IC1的⑤脚提供启动后的工作电压。T2次级⑩-⑦绕组感应脉冲电压经D12整流、C15滤波，得到17V左右的电压，该电压经12V稳压器T3（7812）稳压为12V，从接插件XS2⑧脚输出送到主板，为音频放大电路供电；T2⑨-⑦绕组感应脉冲电压经D11整流、C14和C13滤波，得到6.2V左右的电压，该电压经控制管Q3进行通／断控制后，从接插件XS2⑩、⑨、④脚输出5V电压送到主板，为视频放大器、调谐器等电路供电；T2⑧-⑦绕组感应脉冲电压经D13整流、C18滤波，得到40V左右的电压，由于该电压的输出要受Q4控制，而Q4在开机状态是截止的，因此40V左右的电压不能从Q4集电极输出；T2⑥-⑦绕组感应脉冲电压经D8整流和C9、C10、L1、C11滤波，得到3.3V电压，该电压一路从接插件XS2①、②脚输出送到主板，为主芯片等供电，另一路经D17降压后从接插件XS3③脚（标为3.3VS，实测为3.1V）输出送到面板，为微处理器、遥控接收头等供电。需注意的是，Q3的G极通过R11接在12V输出端上，因此5V电压的输出受到12V电压输出的控制，只有在12V电压输出正常的情况下，才会有5V电压输出。
【提示】接插件XS3③脚是3.3VS输出端，无论是待机状态还是开机状态均有3.1V左右电压输出。待机时，开关电源处于弱振荡工作状态，T2⑧-⑦绕组感应脉冲电压经D13整流、C8滤波，得到约3.9V的电压，而待机状态Q4是导通的，Q4集电极输出3.9V电压，经D15降压为3.1V后作为待机电压（3.3VS），并从XS3③脚输出，维持机顶盒待机时控制系统供电；开机时，Q4截止，3.3VS电压改由经D8、C9整流滤波得到直流电压通过D17提供。
3.稳压控制
稳压电路由三端误差放大器Q1（KA431AZ）、光电耦合器IC2及IC1的④脚内部电路组成。3.3VS电压通过分压电阻R7、R8分压后加到Q1的参考控制极R、在Q1内部进行基准比较。当电压异常时，调整Q1的K-A极电流的大小，再通过IC2反馈给IC1的④脚，控制内部MOSFET的PWM开关控制信号的导通宽度，从而实现稳压控制。
【提示】稳压电路中，输出电压的取样点设在3.3VS输出端，由于该点电压在待机和开机时提供电路不同，因此，通过稳压控制，就能在保证3.3VS输出端电压不变的情况下，实现对开关电源振荡频率的控制，即在待机时振荡频率低，在开机时振荡频率高。
4.保护电路
A6051M的①脚外接电阻R3是内部开关管S极过电流保护取样电阻，当MOSFET电流过大时，①脚电压达到保护设定值时，内部保护电路启动，开关电源停止工作。
【提示】当R3阻值变大时会引起过流保护电路误动作，会导致开关电源无电压输出。
为防止MOSFET在关断时，T2产生的自感脉冲将MOSFET击穿，在A6059H的⑦、⑧脚（即MOSFET的D极）设置了由D5、C4、R2组成的尖峰脉冲吸收电路。
【提示】若检修不定期损坏IC1故障时，需检查此电路。
5.开漪机控制电路
开／待机控制电路由Q5、Q4等组成。为减少待机功耗，本机采用了在待机状态下控制开关电源工作在弱振荡（低频振荡）的方式，这是该电源板的突出特点。本电源板电路分析和维修的难点也是开／待机控制电路。
整机控制微处理器输出的开／待机控制信号（STB）从XS3①脚输入电源板，STB控制电压在待机时为高电平（2.8V），开机时为低电平（0V）。
开机状态，STB控制电压为低电平，使Q5截止，Q4的偏置电阻R15下端与冷地之间是断开的，b极电压为高电平（实测约40V，与c极电压相同）、Q4截止。因此，T2⑧-⑦绕组感应脉冲电压经D13整流、C18滤波得到的约40V电压不能从Q4集电极输出。而此时的3.3VS输出电压则是由T2⑥-⑦绕组感应脉冲电压经D8整流、C9滤波得到的3.3V电压，再经二极管D17降压后提供的。开机时稳压电路实质上是对T2⑥-⑦绕组整流滤波电压进行取样，从而实现稳压控制的。要使T2⑥-⑦绕组整流滤波电压稳定为3.3V，通过稳压电路作用，就会使开关电源工作在高频振荡状态，而此时电源板正常输出各路电压。
待机状态，STB控制电压为高电平，使Q5饱和导通，将Q4的偏置电阻R15下端通过饱和导通的Q5接冷地，将Q4的b极电压拉低到3.2V左右，Q4正偏而导通，T2⑧-⑦绕组感应脉冲电压经D13整流、C8滤波得到的电压（约3.9V）经Q4从其集电极输出，再经二极管D15降压为3.1V后从XS3③脚输出（标为3.3VS）、作为机顶盒待机时控制系统的工作电压。待机时稳压电路实质上是对T2⑧-⑦绕组感应脉冲电压经D13整流、C8滤波得到的电压进行取样，从而实现稳压控制的。由于T2⑧-⑦绕组的匝数要比⑥-⑦绕组的多很多，因此，要使⑧-⑦绕组整流滤波电压达到3.9V，开关电源只需工作在低频振荡状态即可。待机时，开关变压器T2的各绕组整流滤波电压大幅度下降，C15两端电压只有2.8V、C14两端电压只有2.6V、C9两端电压只有0.5V。待机时除XS3③脚（3.3VS输出端）有3.1V电压输出外，其他输出电压为0V或接近0V、XS2⑧脚的12V输出端电压为0V（此时12V稳压器T3输入电压低于额定输入电压15V～17V，因此T3输出为0V）、XS2⑩脚的5V输出端电压为0V（Q3截止），XS2①脚的3.3V输出端电压为0.5V。
