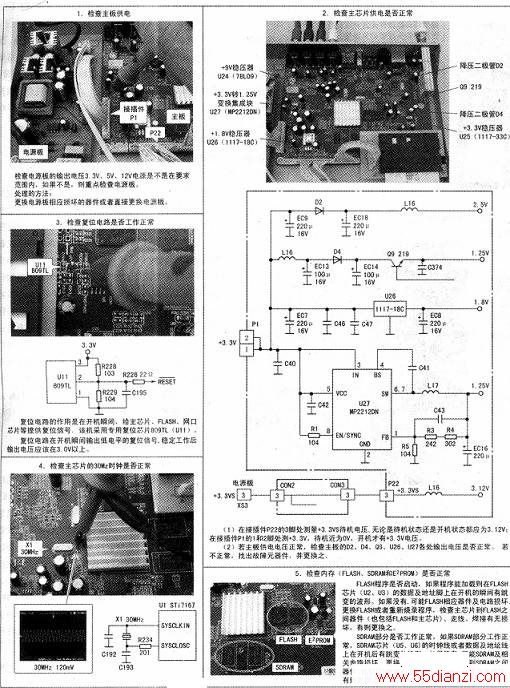

这类故障在电源板正常的情况下,是主板上的系统控制电路出现了故障。主板上的主芯片、FLASH、SDRAM、E2PROM、时钟振荡、复位电路和上述芯片各脚的供电电压等任何一处有异常,都会引起主芯片内的CPU(嵌入式CPU)工作不正常,从而发生本类故障。检查时,应首先区分是CPU故障还是外围电路故障,一般的确认方法是检查CPU的基本工作条件,即供电、时钟信号和复位信号是否具备,再查主芯片外围电路或器件,如FLASH或SDRAM等是否正常,最后确定主芯片内的CPU是否损坏。这种故障的维修图解如下图所示。
