根据现有情况，我们防雷改造的重点放在电源防雷、天馈信号防雷和地网埋设上，分为三个部分：
(1)电源防雷

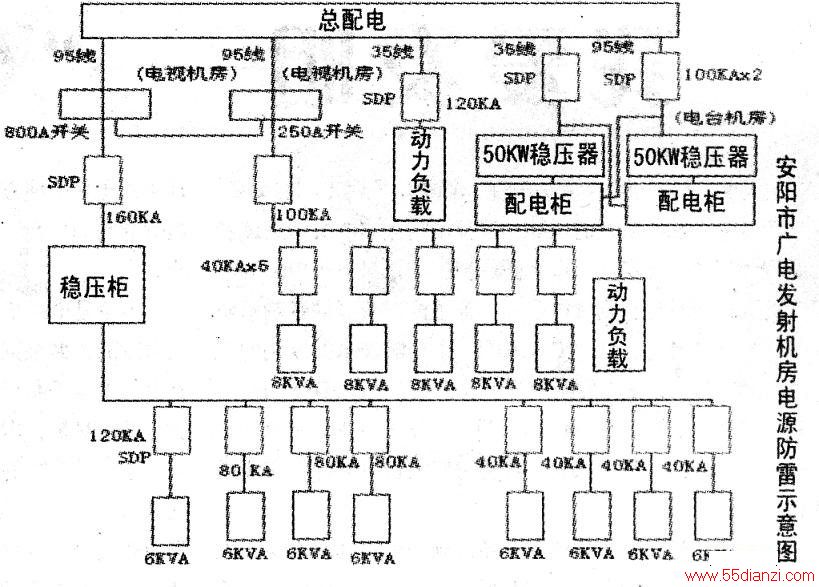

根据经验，因雷击产生的损失大部分是由感应雷产生的电源线路浪涌，过电压从而造成设备损害。因此电源部分防雷是改造的重中之重。因此在改造中我们采用了较为先进的三级防雷保护措施。由于广播、电视和无线数字发射机房都在发射塔下，故集中进行了改造，改造示意图如下图。
具体措施如下：
1)在电源进入主机房前端安装第一级的四川雷静公司生产的160kA防雷保护器；2)在广电机房内安装第二级的160kA、120kA和100kA防雷保护器；3)在各个设备机柜根据工作电流安装第三级的40kA~120kA防雷保护器。
这三级防雷保护期并联安装于线路上，采用等电位连接，层层设防，逐级泄放雷电流，最大程度上降低雷电在电源通道上侵入所带来的设备损坏及人员伤害等事故。
防雷器的选型应注意针对不同的供电接地系统选用不同的防雷器，根据最大持续工作电压、报警、空气开关等客观条件进行选型。
(2)天馈信号防雷
室外的各种馈线、信号线和通信线路容易受到感应雷影响，而且在楼顶的卫星接收机也容易受到雷击侵害。因此我们在改造中采取了以下措施：
1)在发射机和天线之间有近200m的馈管，发射机输出的功率是通过馈管输到天线的，一旦天线遭遇雷击，馈管也是雷电窜入发射机必经之路。对于已有防雷接地处理的馈管，检查其两端和固定架的接地情况，保证接地良好，馈管与调配网络中端加置了电涌保护器，对通过馈管窜入发射机雷电，进行泄放，从而对发射机起到保护作用。另外凡进入机房的线缆，将其屏蔽层就近接入地网：

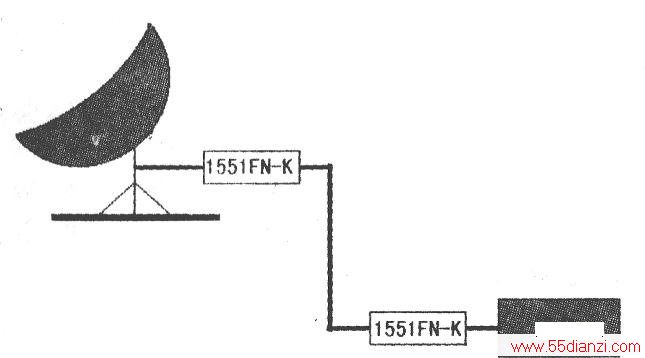

2)对楼顶的3个卫星接收机和备用线两端分别加装天馈避雷器，我们采用的产品型号是四川雷静的1551FN-K，安装如下图。
3)地网埋设发射塔接地网是为射频信号提供回路，同时它也为雷电提供泄放点，接地电阻越小，雷击地电压越小，我们除按规定要求检查发射塔接地网外，分别重新埋设供配电的保护接地、机房设备的工作接地等。
在改造过程中，应该注意防雷规范。避雷针的接地与接收天线的接地距离必须大于1m，地线的埋设深度不小于0.6m，接地电阻不能超过4Ω，接地引线要求尽量垂直。
自发射机房防雷改造以来，经历一段时间的雷雨天气考验，设备运行状况良好，未出现雷击导致的设备损坏，机器质量指标一直保持在较高水平。防雷系统的改造，不仅对人员设备提供了更好的保护，也进一步地保障了安全播出工作，取得了一定的社会和经济效益。
另外在日常维护方面，也应该将防雷工作纳入日常巡查范围。对各级避雷器、线路接地、接地电阻、天馈系统应做到定期检查。特别是在雷雨季节到来之前一定要提前做好维护工作，减少雷电带来的损失。
