HARRIS调频发射机主控制器失效手动设置

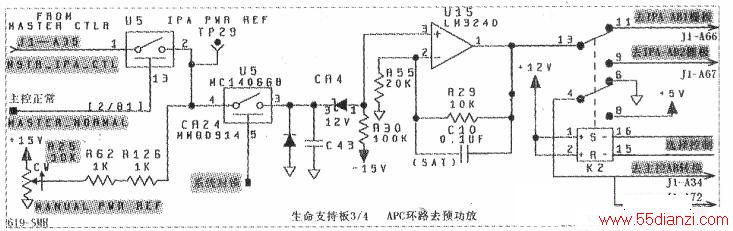

　　HARRIS调频发射机主控制器失效时，通过调整R25的阻值，就能够手动设置发射机的输出功率。这个步骤，其实就是设置生命支持板上电位器R25上的参考电压值，依次改变CR4的①脚、U15的①脚的电压。在生命支持板图纸上，手动调节发射机输出功率的参考电压，标记为MANUAL PWRREF(见附图)。

　　
　　由于在这个过程中，主控制器被关闭，所以需要外接一只功率表，随时监测着发射机的输出功率。
　　
　　如果不再调节电位器R25了，一定要做好标记，确保电位器位于已经设置好的位置。调整骤如下：
　　
　　1．调节电位器R25，逆时针拧到最大位置。
　　
　　2．把主控制器上的复位开关S1的⑨脚，拨到ON的位置。这样，发射机就设置在了生命支持模式，风扇切换到了高速状态。
　　
　　3．调整生命支持板上的电位器R25，使外接功率表的读数为2.5kW。
　　
　　4．再把Sl的⑨脚拨到OFF位置，发射机就转换到正常状态下的输出功率。根据需要，可以用前面板上的Raise或Lower按键，轻微地把功率调整一下。
　　
　　·发射机的输出功率，是由用户自己决定的。但是，厂家建议维修人员，必须在标称lOkW功率电平上，才能对发射机的入射功率进行校正。这样，就可以把所有的校正因数都恢复到出厂时提供的数值上。同时，能够保证发射机在特殊情况下，输出满功率llkW。
　　
　　发射机的最高输出功率，是用户根据需要，由诊断显示菜单中的MAX HIGH SET来设置的。如果确实不需要在10kW功率上校正，可以在自己的发射机输出功率基准上校正。在校正过程中，绝对要外接一只功率表，随时监测校正时的输出功率。校正步骤如下：
　　
　　1．关闭发射机，按[HOME，MORE，CONFIGURA-TION D]，设置发射机正常播出时的频率。例如，大泽山转播台转播的经济台979MHz、文艺台99.1MHz、人民台104.4MHz和音乐台1066MHz。
　　
　　2．进入到额定输出功率百分比设置屏幕100% TPO SET．即[CONFIGURATION B．A1。在这个屏幕上，设置你自己所需要的满功率读数为百分比显示模式，对应于10kW输出功率或者你自己的TPO。
　　
　　3．按[HOME,MORE,CONFIGURATION B,B],就进入到了设置最高输出功率的屏幕显示菜单MAX HICH SET。在这一步中，把输出功率设置到12kW,按[BACK]保存数据。
　　

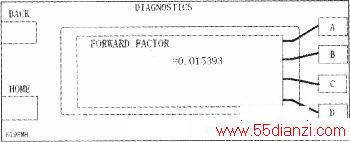

　　4．按[HOME,MORE,CONFICURATION C,A,A1，进入到入射功率因数的屏幕显示菜单，如下图所示。如果需要把这个屏幕中入射功率因数的读数变为0.015393，就进行编辑控制。按住[D]的同时按[c]，再按[BACK]，保存设置。

　　

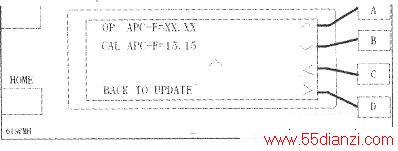

　　5．按[HOME,MORE,CONFICURATION C,A,D．C]，进入到下图所示的屏幕显示菜单，设置自动功率控制校正因数CAL-APC-FACTOR为15.15。进行编辑控制，按住[D]的同时按[c]。

　　
　　6．调整生命支持板上的电位器R127，顺时针(CW=cLOCk wise)旋转到最大位置。
　　
　　7．开启发射机，确保激励器的输出功率在30±o.5w的范围内。
　　
　　8．按fHOME,MORE,CONFIGURATION  C,B],出现显示菜单。通过前面板Raise和Lower按键，设置自动功率控制的数模转换参考因数的数字DAC-APC-REF为660。
　　
　　9．逆时针重新调整生命支持板上的电位器R127，直到外接功率表指示为lOkW，或者是自己所要校正的TPO。这个电位器的调节很灵敏(sensi-tive)．千万要小心，不要调得太快。
　　
　　10.在菜单中设置输出功率电平，校正菜单中的入射功率校正屏幕是[HOME，MORE，CONFIGURA-TION C，C]，也就是FWD PWR CAL校正到10kW，或者是你所需要校正的TPO上。
　　
　　11．把前面板液晶显示LCD中的入射功率读数，设置为#kW的形式。
　　
　　12.再一次确认入射功率校正屏幕的读数，和外接功率表的读数是否一致。如果不一致，或者读数不对．需要重新调节生命支持板上的电位器R127，确定外接功率表的读数是lOkW，或者是你所需要校正的输出功率TPO。按住显示屏幕左边的[D]按键，然后，按显示屏幕右边的[BACK]按键，校准了入射功率，并保存新的数据。
　　
　　13．返回到额定输出功率的百分比设置屏幕100％ TPO SET，按前面板[HOME，MORE，CONFIC-URATION B，A]，改变输出功率电平，与你的发射机输出功率TPO相匹配。按[BACK]保存新修改的数据，入射功率就显示百分比读数，或者根据你的设置显示#kW读数。
　　
　　14.设置最高输出功率MAX HIGH，返回到第三步，或者重新设置一个新的最高输出功率电平。
　　
　　15．由于设置过程中改变了某些参数，所以，设置完成后，要对照一下诊断菜单中工厂提供的参数。
　　
　　这些参数在诊断显示[HOME．MORE．CONFIGURA-TION C，A1中：FORWARD FACTOR -入射功率因数IPA FACTOR-预功放IPA因数EXC FACTOR -激励器因数CAL Frequency -校正频率CAL APC FACTOR-校正APC因数至此，入射功率校正工作全部完成。
