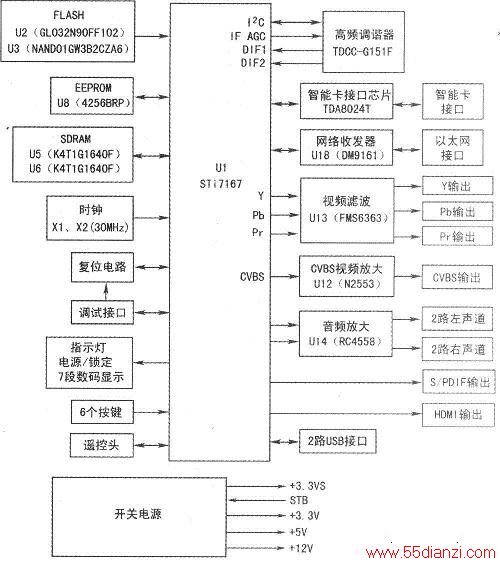

下图是九洲DVC-7058高清数字电视机顶盒的组成方框图，该机主要由调谐器(Tuner)、主芯片ST17167、程序存储器(FI．ASH)、同步动态存储器(SDRAM)、用户参数存储器(E2PROM)、视频放大及视频滤波器、音频放大器、操作显示单元、智能卡及读卡电路和开关电源等电路组成。
各组成部分简介如下：
(1)主芯片STi7167：是一款高集成度的单片解调、解复用和解码器芯片，主要用于高清数字电视机顶盒。STi7167包含了具有交互式机顶盒的绝大部分功能电路，其内部电路按功能来分主要有以下模块：
内部集成了一颗主频高达450MHz的ST40处理器，还集成了两颗实时运算加速器，可用于各种运算要求的处理；内置了DVB-T（地面无线传输数字电视）和DVB-C（数字有线电视）的解调芯片；具有完整的嵌入式安全加密，解密功能，支持所有的高级安全功能；集成了高性能的音视频解码器，同时还具有视频编码的能力；具有齐全的音视频输出接‘口，支持HDMI-1.3接口标准，支持1080P/60帧的格式，支持各种显示格式和互相转换，同时支持模拟的视频接口如分量(YPbPr)、CVBS输出；支持DDR2SDRAM接口和32位统一存储系统，DDR2的速率可达800MHz；支持多路高速USB2.0接口，高速以太网接口，配合高性能解码能力，使机顶盒具有多媒体播放功能的应用。
(2)调谐器：该机采用LG调谐器TDCC-G151F，其作用是从有线电缆送来的数字电视广播信号(48MHz—860MHz)中选择一个数字电视节目，经过放大后，再进行混频，下变为中频信号(36MH：)传输给主芯片。
(3)EEPROM：存储节目参数信息。
(4)SDRAM:存储系统工作过程中的各种数据。
(5)FLASH:程序数据存储器。
(6)复位电路：采用专用复位芯片809TL，给主芯片、FLASH、网络收发器（网口PHY芯片）等提供复位信号。
(7)音频放大输出电路：将主芯片输出的模拟音频信号进行放大后输出。
(8)视频输出电路：主芯片输出的复合视频(CVBS)信号经视频放大器N2553放大后输出；分量视频Y、Pb、Pr经视频滤波器FMS6363滤波后输出。
(9)HDMI接口：主芯片STi7176的HDMI接口支持HDMI1.3协议，可以高性能传输音频和视频数据，给用户带来真正的全数字体验。
该接口就是高清晰度多媒体接口，音频和视频两种数据信号采用同一条电缆，大大简化了设备安装。
(10)网口PHY和接口：外加一个以太网的PHY芯片DM9161CEP,通过MII/RMII总线与主芯片连接，实现网口RJ45接口与主芯片双向通信。
(11)USB接口：主芯片直接与两个USB插座相连，实现USB2.0接口的双向通信。
(12)智能卡接口：主芯片通过提供一个专门的智能卡接口，连接外部卡座板，实现主芯片与智能卡的通信。
(13)LED及数码显示：采用红色和绿色LED作为电源和信号锁定的指示，使用4位7段的数码管作为频道等其它功能的显示．显示通过软件动态扫描方式实现。
(14)电源板：输出稳定的直流+3.3V、+5V、+12V电压，给主板、面板和卡（座）板供电。
