420C型500kW PSM短波发射机冷却控制原理

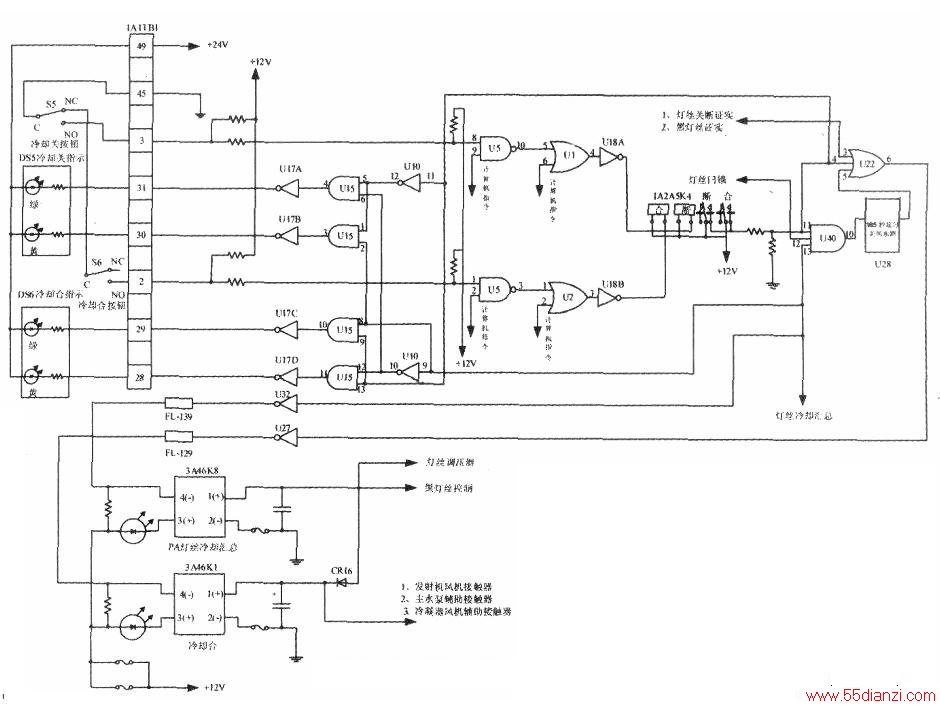

　　420C型500kW PSM短波发射机功率大、损耗大，发射机控制单元线路复杂，包括冷却控制、连锁控制、过荷控制、逻辑控制、伺服控制。其中冷却控制至关重要，冷却效果的好坏是关系到发射机能否正常运行的关键环节。全机冷却水路、风路纵横交错，冷却系统的控制部分就显得尤为重要，我台在近几年的运行中，出现了多次因冷却控制系统出现故障造成的停播事故，由于控制复杂，查找原因困难重重。现针对其冷却控制系统的控制原理作以如下介绍，冷却系统控制原理图如下图所示。
　　
　　1．当按动风水合冷却按钮S6时，地信号通过1A1TB1-45端子经s5冷却关按钮的常闭接点C、NC送至S6按钮的C端，按动S6时其接点C、NO接通，地信号经1AITB1-2端子送至U5的①端，将U5的①端高电平信号(+12V)转换为低电平信号，U5的②端由计算机控制信号控制。U5为与非门电路，当其中一输入端信号为低电平信号时，其输出低电平信号，经③端非门输出高电平信号，此高电平信号送至U2的①端，其②端为计算机控制信号。U2为或门电路，当其中一输入端为高电平信号时，其输出端③端输出高电平信号。经U18B非门转换为低电平信号，使1A2A5K4闩锁继电器动作吸合，其接点向“合”
　　
　　方向吸合。使U40的11端由下拉电阻形成的低电平信号转换为高电平信号(+12V)，同时，此高电平信号也送至U22的④端，U22为三端输入或门电路，根据或门特性其输出端⑥端输出高电平信号。经U27非门电路转换为低电平信号，再经穿心电容FL-129送至3A46KI光电隔离管④端，使串联在③端回路中的发光二极管发光，给出光电隔离管导通指示，光电隔离管导通，使②端地信号通过①端经下拉二极管CR6使灯丝调压器和黑灯丝控制得到地信号，并同时使发射机风机辅助继电器、主水泵辅助继电器和冷凝器风机辅助继电器动作，发射机风冷、水冷启动。
　　
　　当全机水冷、风冷均正常后，灯丝冷却汇总信号给出高电平信号，此离电平送至U40的13端：启动灯丝后，灯丝闩锁输出高电平信号送至U40的12端．U40三输入端均为高电平信号时，其输出端⑩端为高电平信号，经U28继续输出高电平信号至U22的⑤端。U28的作用是在灯丝关闭和风水关闭后仍然延迟高电平165秒钟后才转换为低电平，即继续保持风水运转一段时间后才停止，为了使发射机有～个充分冷却的过程。
　　
　　风水合按钮按动时，U22的④端高电平信号也同时送至U10的11端和U15的13、⑨端：U10的输出端12端为低电平信号，指示U15的输出端③、④端均为低电平信号，经U17A、U17B非门后转为高电平信号，即DS5冷却关指示灯（黄灯、绿灯）均不亮。
　　
　　当灯丝冷却汇总信号正常时为高电平信号，一路信号经U32非门转换为低电平信号，再经FL-139穿心电容使光电隔离管3A46K8导通，串联在③端回路中的发光二极管发光，给出光电隔离管导通指示，光电隔离管导通使②端地信号通过①端使灯丝调压器和黑灯丝控制确保得到地信号，保证了灯丝控制的正常控制。另一路信号经U10的⑨端输入，其输出端⑩端输出低电平信号，U15的@端也为低电平信号，根据与门特性其输出端11端为低电平信号，经非门U17D转为高电平信号，使DS6冷却合指示灯黄灯不亮；而U15的⑧、⑨端均为高电平信号，其输出端⑩端输出高电平信号，经U17C非门转换为低电平信号，使DS6冷却合指示灯绿灯亮，冷却合正常。
　　
　　当灯丝冷却汇总信号不正常时为低电平信号，经U32非门转换为高电平信号．3A46K8光电隔离管不导通，地信号无法送至灯丝调压器和黑灯丝控制，致使灯丝不启动，即加不上灯丝。
　　
　　同时，U15的⑩端输出低电平信号，经非门U17C转换为高电平信号使DS6冷却合绿灯不亮：U15的11端输出高电平信号，经U17D非门转换为低电平信号使DS6冷却合黄灯亮，说明风水回路不正常。
　　
　　2．当按动冷却关按钮时s5接点的C、NO接通，地信号通过1A1TB1-45端子和S5接点的C、NO至1A1T1-3端子，再送至U5的⑧端，其⑧端由高电平信号(+12V)变为低电平信号，⑨端由计算机控制信号控制，U5为与非门电路，根据与非门特性，其输出端固端输出高电平信号；U1为或门电路，⑥端由计算机控制信号控制，当⑤端为高电平信号时，其输出端④端为高电平信号，经U18A非门转换为低电平信号：IA2A5K4闩锁继电器的断继电器动作，向“断”
　　
　　方向吸合，使U40的⑧端由下拉电阻形成低电平信号，U40的输出端⑩端输出低电平信号，U28经过165秒钟的延迟后亦转为低电平信号；同时，U22的④端也为低电平信号，当灯丝关断证实和黑灯丝证实信号到来时，U22的③端为低电平信号，当U22的三输入端均为低电平信号时，其输出端⑥端输出低电平信号，此地信号使3A46K1光电隔离管不导通，致使发射机风机继电器，主水泵辅助继电器和冷凝器风机辅助接触器释放，发射机风冷、水冷停。
　　
　　U22的④端为冷却关按钮提供指示，此处的低电平信号送至U10的11端和U15的13、⑨端，U15的输出端11、⑩端为低电平信号，经非门U17D、U17C转换为高电平信号；DS6冷却合指示灯（黄灯和绿灯）均不亮。U10为非门电路12端为高电平信号，送至U15的⑤、①端，当发射机风水完全停止后灯丝冷却汇总由高电平信号转换为低电平信号；U15的⑤、⑥端均为高电平信号，其输出端④端输出高电平信号，经非门U17A转换为低电平信号，DS5冷却关指示灯绿灯亮：U15的①为高电平信号，②端为低电平信号，其输出端③端为低电平信号，经U17B非门转换为高电平信号．DS5冷却关指示灯黄灯不亮。当发射机风水在165秒钟关闭过程中，U15的⑥端为低电平信号，⑤端为高电平信号，其输出端④端输出低电平信号，经U17A转换为高电平信号，DS5冷却关指示灯绿灯不亮；而U15的①、②端均为高电平信号，其输出端③端输出高电平信号，经U17B非门转换为低电平信号，致使DS5冷却关指示灯黄灯亮，说明此时在等待U28的165秒钟风水延迟。延迟完毕后黄灯灭绿灯亮。
　　
　　3．当保留黑灯丝状态时，灯丝冷却汇总为高电平信号，则根据逻辑电路使冷却合DS6指示灯的黄灯点亮，说明此时只有小水泵运转，主水泵、主风机和冷凝器风机均停止运转。在不保留黑灯丝时，经过165秒钟的延迟后，灯丝冷却汇总信号由高电平转换变为低电平信号过程中，冷却关DS5指示灯也由黄灯点亮165秒钟后熄灭再有绿灯点亮，并保持此状态，全机风水彻底关断。
　　
　　420C型500kW PSM短波发射机的冷却控制系统逻辑电路控制性比较强，商低电平转换频繁，其中不少的非门电路是达林顿电路，不但起到电平转换作用还有电平修正和整形的作用。要完全了解此机型的冷却控制电路，需要有扎实的数字电路基础。其他控制电路也运用了大量的逻辑控制电路，使用逻辑电路控制使发射机控制系统集成化程度高，可靠性强，省去了大量的继电器逻辑控制电路。但是，对于故障的查找带来诸多困难，希望此篇文章能够帮助～线值机人员提高处理故障的能力。
