通用型光发射机的工作带宽为45MHz—870MHz。射频(RF)在较低电平(80dBμV)输人情况下仍可正常工作:具有AGC控制功能;调制度的调整可以选择手动、自动两种模式;具有专利性质的预失真校正功能;具有专用的铝压铸小盒屏蔽激光器从而防止静电损伤的功能;具有完善的网管接口,可以通过以太网进行远端网管的功能;采用PDI原装进口砷化镓模块。

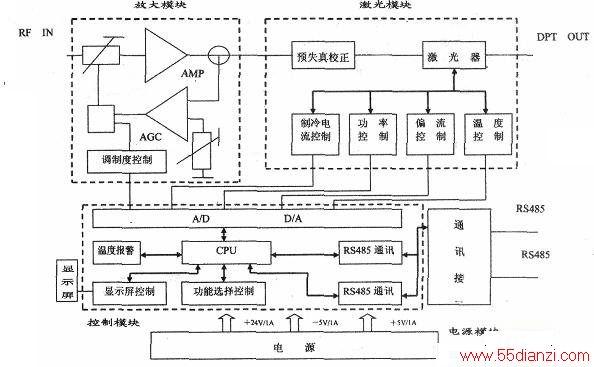

通用型光发射机其基本原理如下图所示,其主要由以下电路组成:
1.射频(RF)电路:提供RF放大、AGC控制,以满足驱动激光器所需的信号电平。
2.激光器控制电路:该电路用来控制激光器温度和偏置电流,以提供稳定的光功率输出。激光器有TEC(半导体制冷器)电路提供恒定的温度,TEC同时可以提供所需的制冷和供热功能。由于制冷和供热的能量是由rIEC电路所需的电流提供的,电流可高达1.2A。
冷却电流的变化依据所需的冷热程度确定,以维持激光器温度保持在25℃左右。
3.预失真校正电路:便于长距离传输。
4.供电电路:采用高质量开关电源,具有过流、过压、短路保护功能,使机器的安全性能得到有效保障。
