这种电动门很适合铁道口和机关事业单位使用,电动机采用主令开关控制。
直线电动机为ZYEG-42型,在三相电源380V,电流12A供电时,对门栏可产生42kg的推力。一个高度为1.3m,长度为10m,重量为500kg的栏门,在直线电动机控制下,其行走速度可达1m~2m/s。8m宽路面的道口,只需约7s即可关闭。

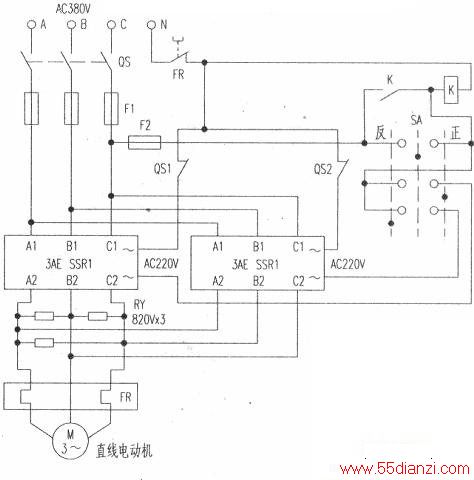

工作原理如附图所示。合上电源开关Qs,主令开关SA处于零位时,继电器K得电吸合并自锁,至此,正、反启动的准备工作已就绪。
当SA置于“正”位时,固态继电器3AESSRI的交流输入控制端获得220V交流电而导通,使其交流输出受控端导通,输出交流380V电源,直线电动机M启动运转,门打开。当SK置于“反”位时,固态继电器3AESSR2得电导通,直线电动机启动反方向运转,门关闭。栏门的移动由主令开关SA的“正”、“停”、“反”三个位置来控制。栏门的两端设有限位开关SQ1、SQ2保护。
电气元器件选择:固态继电器SSR1、SSR2采用3AE系列固态继电器,交流输入控制额定电压50V~220V/AC,额定输入电流1mA—10mA/AC,选择时固态继电器应留有较大电流富余量,并安装散热器。在固态继电器的输出端并联压敏电阻RY820V用于保护SSR1、SSR2。继电器K采用交流接触器CJ10-10220V10A。限位开关SQL、SQ2应采用防水性好,经得冲撞的LX35-S1型限位开关。
