1．在消防控制室增设风机的高速启动按钮5TB,5TB与低速接触器KM1的动断（常闭）触点KMI-4串联届，与现场控制箱上的就地启动按钮3TB的动合（常开）触点并联。
2．在消防控制室中设置风机启动高速的显示电路。
3．消防控制室是重要的值班场所，其内应增设控制电源的指示灯。
增加的设备和材料为：消防控制室与现场控制箱之间增设一根4芯控制电缆：一只按钮；二只指示灯。

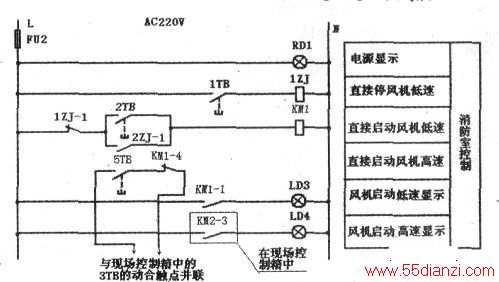

改造后的消防控制室电路图如见附图。
