丰田雷克萨斯系列轿车电控悬挂系统组成及原理

丰田雷克萨斯系列轿车电控悬挂系统组成及原理

点击数:7204 次   录入时间:03-04 11:40:08   整理:http://www.55dianzi.com   电动车-摩托车-汽车

  一、丰田雷克萨斯系列轿车电控悬挂系统组成

56

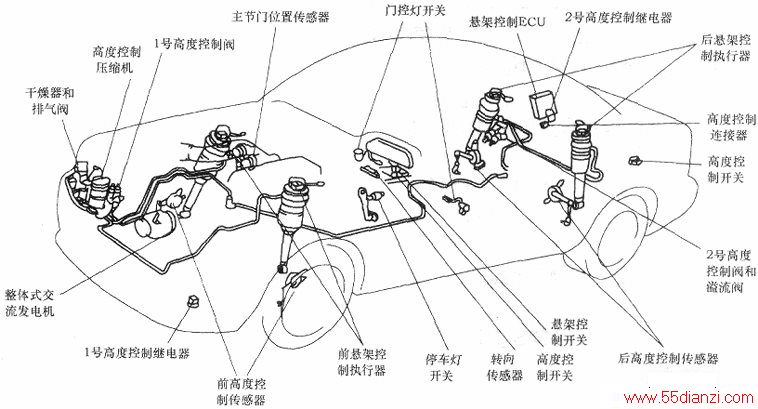

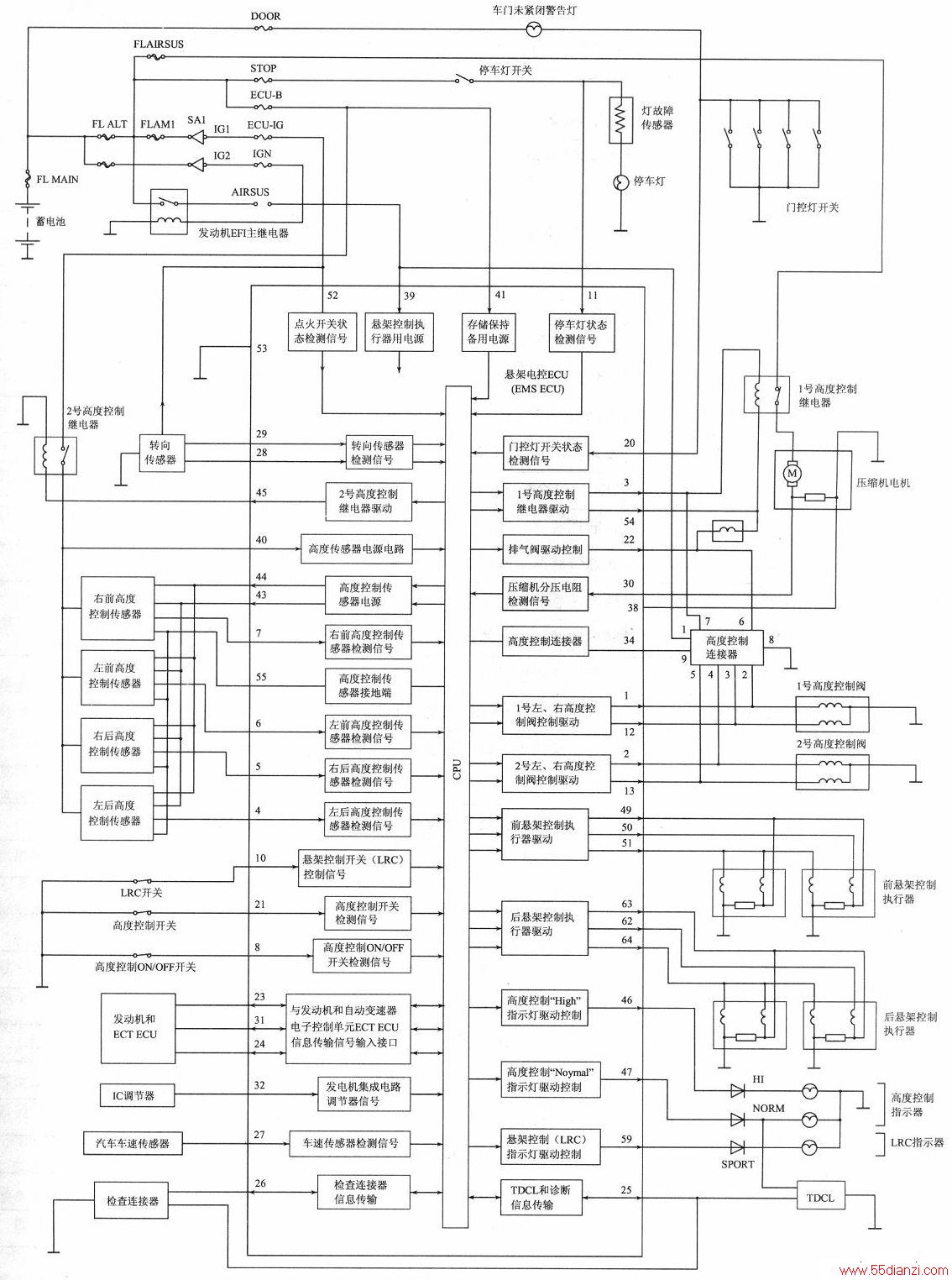

  上图是丰田雷克萨斯系列轿车(LS400 UCF10系列轿车)悬挂控制系统的组成和各组成部分的安装位置示意图,下图是悬挂控制系统电路原理图。

76

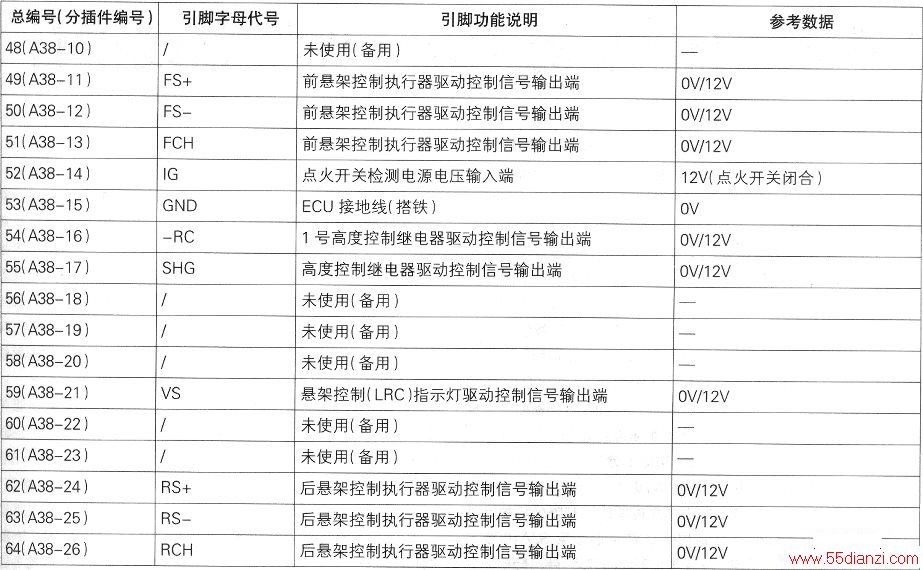

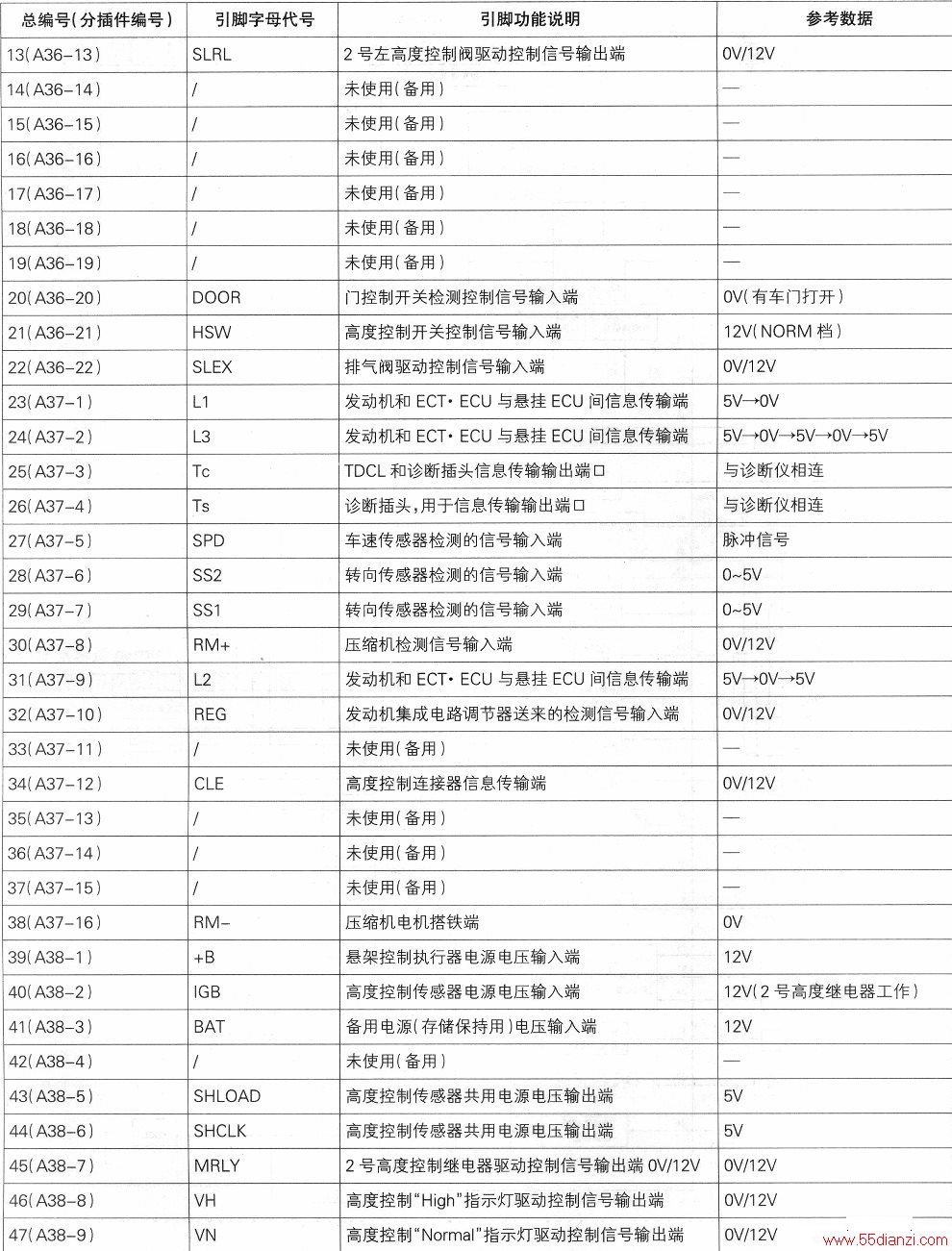

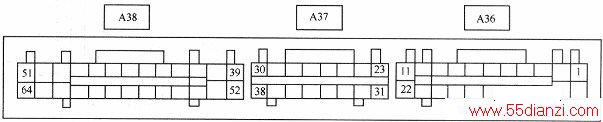

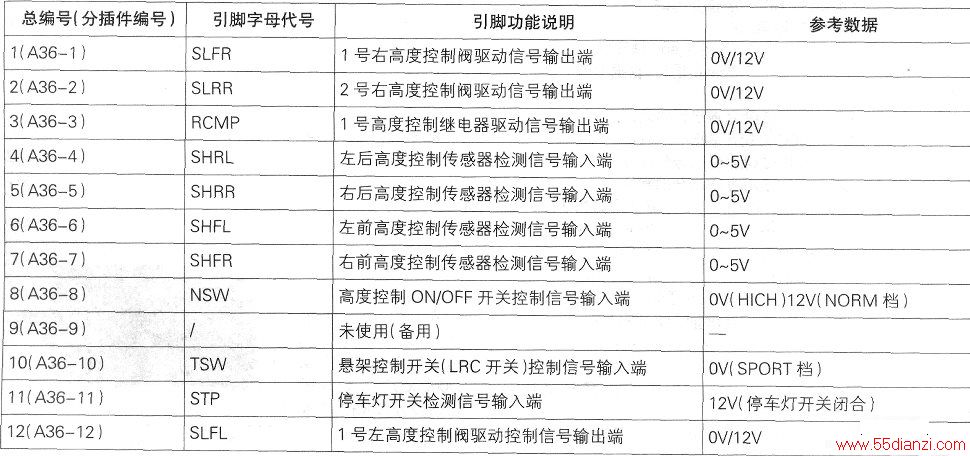

  下图是丰田雷克萨斯系列轿车EMSECU电子控制单元接线器示意图,下表列出了悬挂EMS ECU接线器各引脚编号及字母代码以及各引脚的作用与参数数据。其他各种悬挂系统的控制与功能与此大同小异。

76

67

76

43

  二、丰田雷克萨斯系列轿车电控悬挂系统原理

  丰田雷克萨斯系列轿车电控悬挂系统主要有车身高度控制、悬挂刚度控制和减震器减震力控制3项控制功能。电控悬挂系统中储存有起弹簧作用的压缩空气,即空气弹簧。空气弹簧的刚度和车辆高度由EMS ECU控制系统根据车辆行驶状态进行自动调整:减震器的减震力也由控制系统进行控制,以抑制车辆倾斜、制动时前部栽头以及高速行驶中后部下坐等车辆姿态变化。
