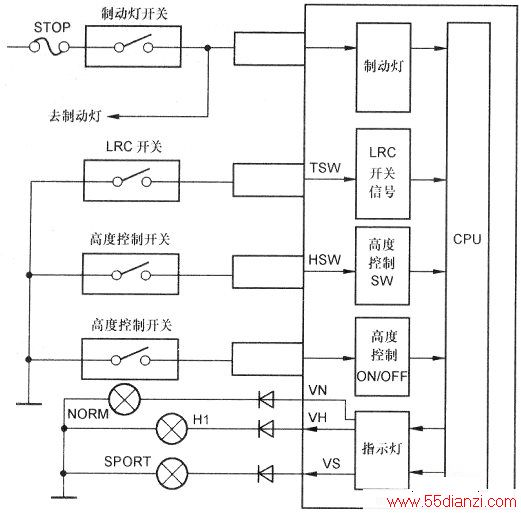

悬挂控制系统中的LRC开关、高度控制开关、停车灯开关与EMS ECU之间的接线方式如上图所示。
(1)LRC开关LRC开关具有SPORT和NORM两个档位。当该开关置于SPORT档位时开关接通，等效于将EMSECU的TSW端（A36插件10脚）接地。此时NORM指示灯常亮，悬挂控制执行器受控在进入高速行驶自动控制状态。
当LRC开关置于NORM档时开关关断，EMSECU的TSW端（A36插件10脚）为蓄电池电压，此时系统进入常规自动控制状态，NORM指示灯闪亮。
这样，悬挂EMSECU根据LRC开关（LEXUS驾驶开关）的状态控制悬挂控制执行器．调节减震器的减震力和弹簧刚度。
(2)高度控制开关高度控制开关（如图10所示）具有HIGH和NORM两个栏位。当该开关置于HIGH档位时开关接通等效于将EMSECU的HSW（A36插件的21脚）端接地，此时NORM指示灯常亮：当高度开关置于NORM档时，开关关断，EMSECU的HSW端（A36插件的21脚）为蓄电池电压，此时NORM指示灯闪亮。
这样，悬挂EMSECU根据高度控制开关的状态，自动对汽车的高度进行调整。
(3)制动灯开关制动灯开关在踩下制动踏板时接通，等效于将EMSECU的STP（A36插件11脚）端与蓄电池正极相连，此时制动灯点亮，NORM指示灯持续亮。
制动灯开关在松开制动踏板时断开，制动灯熄灭，NORM指示灯闪亮。
当制动灯开关接通的信号经STP端（A36插件11脚）输入EMSECU后，悬挂EMSECU根据制动灯开关的信号进行汽车防栽头控制。
