丰田雷克萨斯系列轿车悬挂控制执行器电路

机型名称

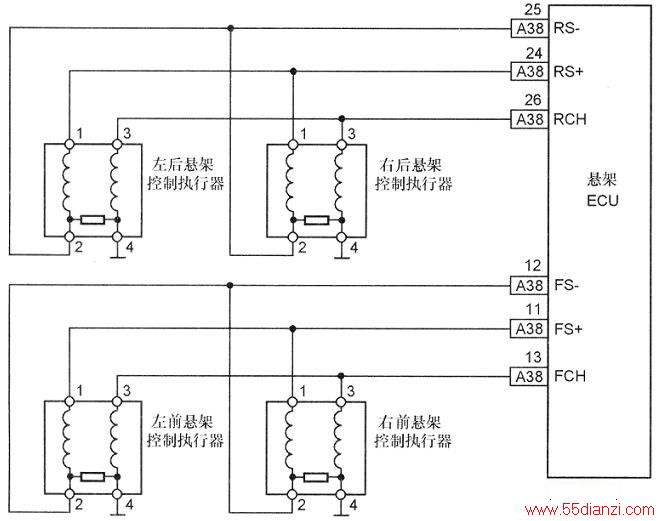

　　悬挂控制执行器电路如上图所示。在每个气压缸上都装有一个悬挂控制执行器，它在EMS ECU控制信号的作用下驱动减震器的转换阀和气压缸的空气阀，实现减震器的减震力和悬挂弹簧刚度的调节。
