丰田雷克萨斯系列轿车高度控制阀和排气阀电路

机型名称

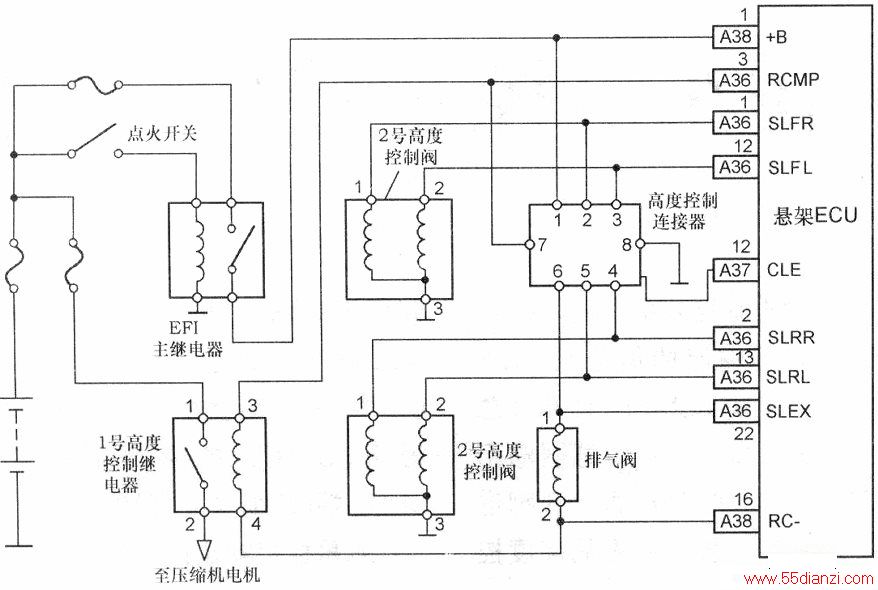

　　高度控制阀和排气阀电路如上图所示。

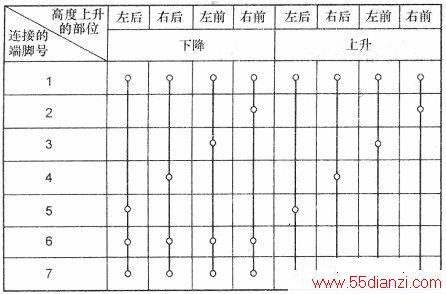

　　高度控制阀和排气阀用于汽车高度控制。控制信号来自于EMS ECU的A36插件的1、12、2、13、22脚，通过高度控制连接器内的有关电路进行变换，来对汽车的高度进行调节。高度控制连接器有9个引出脚，除其第8脚接地，9脚用以清除故障码不考虑外，其1～7脚某些脚之间受EMS ECU控制等效接通时，汽车悬挂高度上升的部位如下图所示。
