丰田雷克萨斯系列轿车1号高度控制继电器电路

机型名称

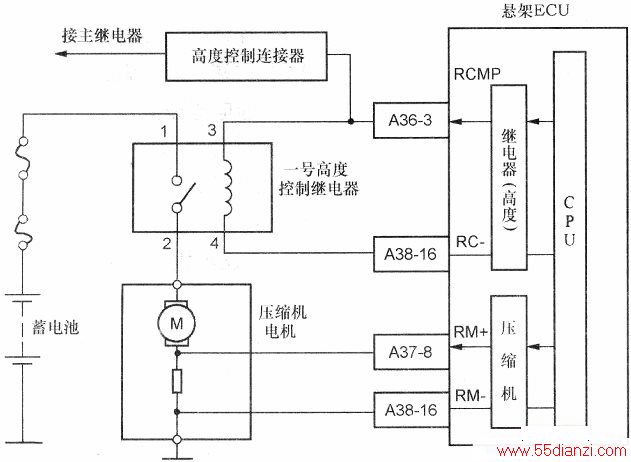

　　1号高度继电器主要用来控制压缩机电机，相关电路如上图所示。

　　当汽车高度上升时，EMS ECU从RCMP端（A36脚插件3脚）向1号高度控制继电器线圈供电，使该继电器内的常开触点闭合，接通了压缩机电机的供电通路，于是压缩机工作，向悬挂执行机构提供压缩空气。
