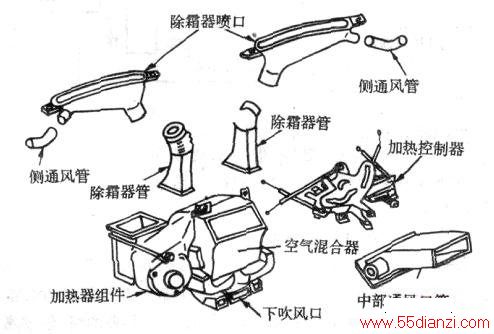

小轿车内的供暖设备与空调制冷设备，是两个完全独立的系统，并由各自电气线路进行控制，工作时互不干扰。下图是皇冠轿车的暖气设备各部件的结构图，主要有加热组件、空气混合器、加热控制器等。

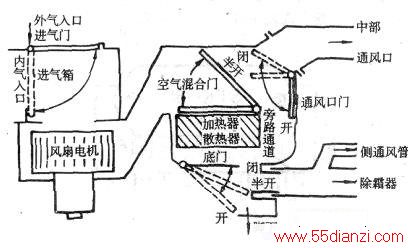

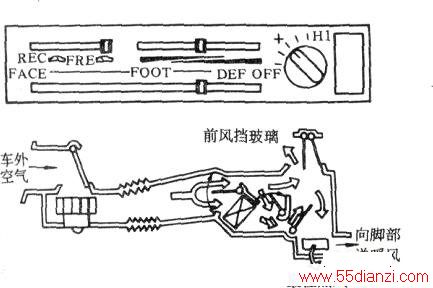

上图是工作示意图，冷空气由汽车顶罩吸入后，在进气箱中由风扇强制送到加热器的通风遭，进入暖气设备。空气混合门与温度控制杆连动（即控制杆可以控制两个空气混合门的开启状态，见下图），通过加热器散热管调节风量。经过空气混合门的热风，便可根据需要向除霜器口和各通风口分别配风：由除霜器口喷出的热风，在向前窗玻璃吹风的同时，还分别向两侧（左、右前门窗）吹风；通过操纵温度控制底门向脚部送暖气，而且通过前摊座位脚下和加热器后通气管，向后排座位脚下供暖，达到车厢内供暖目的。
