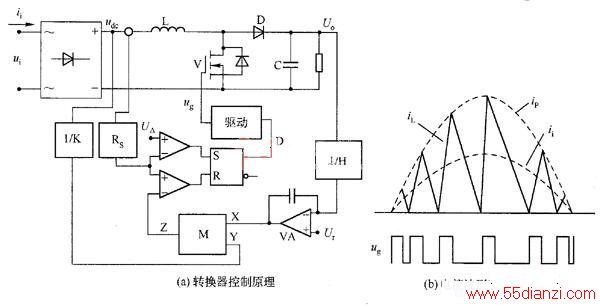

图1所示为CRM Boost PFC转换器的原理电路框图和工作波形。电压误差放大器的输出X与整流输人电压μdc采样值Y的乘积Z作为峰值电流的基准信号、与检测电感电流iL 进行比较。一个开关周期内，在开关管V导通期间，电感电流iL上升，当电流采样值iLRS达到基准信号Z时，开关管V关断；电流iL从峰值iP下降，当iL下降到零时，再次开通开关管V（实际上，当iLRs＜U△时，UΔ为略高于零的固定电压，就认为iL已经到零）。
图1 CRM Bcost PFC转换器
输入整流电压仍由式（8－10）示，假设电流基准信号为：
z＝ImRs|sinωt|
采样电流iLRs的峰值ipRs，应当等于Z，如图8－12（b）所示，即
iP＝Im|sinωt|
注意到电感电流临界连续，故在一个开关周期内的输人电流平均值iLav（即滤除高频谐波后的输人电流iin）等于其峰值的一半，即
由此式可见，CRM Boost PFC转换器的输人端功率因数在理论上可以达到1。忽略μi在一个开关周期内的变化，有在开关管V导通期间，
即
在开关管V关断期间，
即
由式（8－13）、式（8－14）可得开关周期：
由式（8－10）和式（8－12），可得转换器的平均输入功率
对式（8－12）和式（8－17）进行分析，可得CRM BooSt PFC转换器的特点如下：
（1）理论上输人功率因数可以达到1；
（2）半个工频周期内，开关管的导通时间是恒定的，而且开关频率随着输人电压相位的变化，越接近电压的峰值点，开关频率越低；
（3）平均开关频率随着输入电压的有效值和负载变化，负载越轻，则平均开关频率越高。
由于固有的ZCS特性，CRM Boost PFC转换器的工作效率高；但电感电流纹波大，而且是变频调制，所需要的EMI滤波器较大，因此该方案仅适用于较小功率应用。
