图1为峰值电流控制的CCM反激式PFC转换器的原理框图，控制器包括乘法器和电压、电流比较器等。
图1 峰值电流控制的CCM反激式PFC转换器原理框图
假设周期开始时，开关V导通，t＝0，iv＝Iv1；t＝ton＝DuTs时，iv＝Ip，此时开关V关断、输出iD从零突变到Ipo开关管V导通期间，开关电流从Iv1增长到Ip的变化规律为：

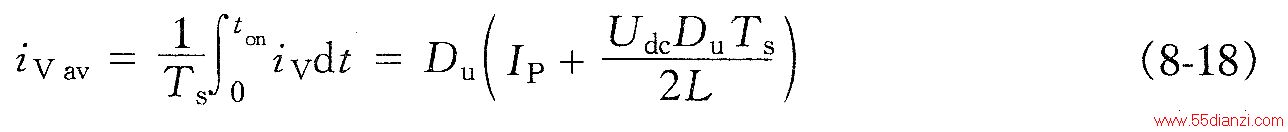

在一个开关周期内，iv的平均值ivav与整流输入电压Udc有关
式中 L----变压初级电感。
根据一个周期内平伏秒平衡的原则，可以证明占空比
因此，图2电路的电流峰值跟随Udc．电流平均值是Du和Udc的函数，而Du又与输人电压ui有关，所以电流平均值是Udc的非线性函数。CCM反激式PFC转换器的优点是：噪声小，功率因数可以校正到接近于1，效率高，峰值电流小。
CCM反激式PFC转换器也可以采用电荷控制方式，图2所示为利用电荷控制的CCM反激PFC转换器原理电路图，系统中除了主开关管v，外，还有信号开关管⒕，也是双环控制系统，包括电荷控制环和电压环。电压环的误差电压和整流后的输入电压（除以Κ＇）经过乘法器，得到电荷控制环的基准信号Z，电容CT上的电压uT（和CT电荷成正比）与Z比较后，控制主开关管V1，。每个开关周期开始时，开关管V1导通、V2关断，电流互感器检测的电流信号iVT使电容CT充电。其电压UT到达Z时，开关管V1关断、V2导通，电容CT放电。开关管V1的电流平均值iVlav和电容CT上的电压uT如下式所示
可见，若Du及Ts为常数，则ivlav与uT成正比。

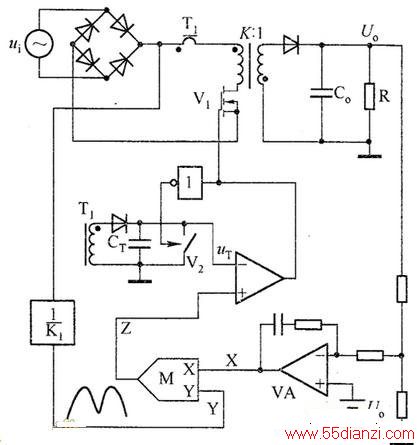

图2：电荷控制的CCM反激式PFC转换器原理电路图
