关于APFC自动调压电路的设计

    前 言

    受到各种原因的影响，电网中存在着电流谐波，因为有电网阻抗的存在，谐波电流流过电网阻抗，会使负载端电压波形也出现畸变。此时系统的功率因数小于1，这样会给电网带来“污染”，同时也会影响超声发生器的输出电压和系统的正常工作。因此需要设计特殊电路来对谐波进行抑制，PFC电路就是其中之一。PFC输出的电压一般是恒定的，但是在有些场合些要对输出电压进行调节，利用调节输出电压来控制输出功率等等。所以，对PFC输出电压的控制策略的研究具有一定的实际意义。

    单相PFC技术

    PFC（PowerFactorCorrection）就是对电流脉冲的高度进行抑制，使电流波形尽量接近正弦波。单相PFC根据采用的具体方法不同可以分为无源功率因数校正和有源功率因数校正两种。

    APFC电路电压控制方案

    APFC电路利用电阻分压组成的恒定电压反馈网络可以控制输出恒定的电压。根据这一原理，本文巧妙地利用APFC电压反馈网络来进行电压控制，即通过改变电阻分压网络的电阻R2来调节输出电压。R2发生变化使得电压反馈信号随之变化，电压比较器与电压给定进行比较，比较输出的误差控制PWM发生装置，从而调解驱动信号的脉宽，使得输出电压在一定范围内进行线形的调节。通过这种方式就可以根据实际要求调节逆变器的输入电压。应用在功率控制的场合时，当负载增大的时候，输出电流瞬时减小，功率随之减小，此时调节R2使电压上升，那么输出电流也随之上升，直至电压与电流乘积（即输出功率）与给定的参考一致，从而实现了输出功率的调节。

    但是如果单一的调节R2会造成危险隐患，例如若R2短路，R1就直接接地，输出电压会一直上升；若R2断路，电压反馈被拉高到母线电压，可能会造成无输出。因此要设计的电压反馈网络必须防止出现上诉状况，本文设计的电压反馈网络中，R3与R2串联防止R2短路，R4与R2、R3并联防止短路状态的发生。图3为初步设计的电压调节反馈网络。

    在初步设计中R2是一个可调节的电位器，是需要人工手动调节，但是这种方法不仅精确度不够，而且操作麻烦，自动化程度低。因此本文在设计中采用单片机控制数字电位器代替的机械式电位器R2的策略来进行自动调节。

    本文采用的是非易失性数字电位器，它是一种可在计算机控制下，通过编程来实现自动操作的智能化器件。它不像机械或模拟电位器那样可以连续调节，但阶梯式的阻值变化却具有调节精度高和阻值稳定的特点。其阻值分辨的台阶越多，阻值变化越精细，调整的灵敏度越高[2][3]。本文采用的数字电位器是XICor公司生产的100节非易失性数字电位器X9312。X9312的原理图如图4所示[3]。

    APFC自动调压电路理论设计

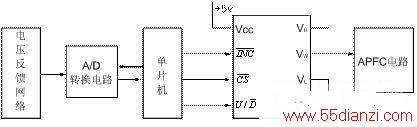

    图5是本文设计的利用数字电位器实现电压自适应控制的原理图。图中检测信号就是电压反馈信号，其输出经过A/D转换后作为控制信号，并由单片机根据控制关系和特性给出调整信号和计数脉冲，使数字电位器改变阻值而作用于电平控制电路（即APFC电路），以达到调节输出电压的要求。

    采用单片机控制的软件流程如图6所示。图中A1为，A2为，A3为，A4为封锁信号。A1、A2、A3控制数字电位器X9312，A4是防止输出过大控制失效的封锁信号。由A4控制输入的保护电路，在输出失控时，封锁输入，保护整个电路的安全。

    结论

    利用APFC电路实现输出电压的调节，既提高了整个电路的功率因数，又能实现对输出电压的控制。在此基础上应用单片机控制数字电位器来调节电压，实现了数字化控制，精度高、安全性好、自适应效果良好。这种控制策略可以应用在对逆变电路母线电压控制以及对输出功率控制系统中。
