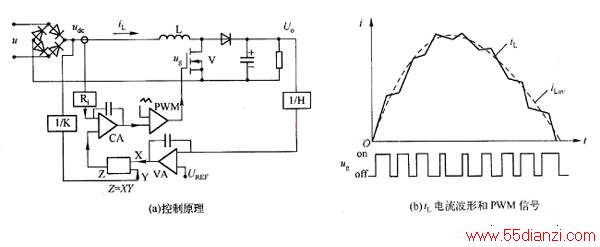

图1（a）所示是用平均电流控制的Bcost PFC电路原理图。平均电流控制原来是用在开关电源中形成电流环（内环）以调节输出电流的，并且仅以输出电压、误差放大信号为基准电流。现在将平均电流法应用于功率因数校正，以输入整流电压μdc和输出电压误差放大信号的乘积为电流基准；并且电流环调节输人电流平均值，便与输入整流电压同相位，并接近正弦波形。输入电流信号被直接检测，与基准电流比较后，具高频分量（如100 kHz）的变化，通过电流误差放大器CA被平均化处理。放大后的平均电流误差与锯齿波斜坡比较后，给开关管V驱动信号，并决定了其应有的占空比。由于是电流误差被迅速而精确地校正。由于电流环有较高的增益一带宽（Gain－Bandwidth），使跟踪误差产生的畸变小于1％。容易实现接近于1的功率因数。
图1 平均电流控制的Boost PFC转换器
图1（b）所示为平均电流控制时电感电流的波形，图中实线为电感电流，虚线为平均电流。
平均电流控制法的特点是：工频电流的峰值是高频电流的平均值，因而高频电流的峰值比工频电流的峰值更高。THD很小；对噪声不敏感；电感电流峰值与平均值之间的误差小；平均电流控制原则上可以用于任意电路、检测任意支路的电流平均值；除了可以用于BCCst PFC转换器检测输人电流外，也可以用于Buck、Flyback PFC转换器，以检测输人电流；或检测Boost、Flyback PFC转换器的输出电流等。并且CCM和DCM两种工作模式都可以应用。
