图1（a）所示为电流滞环控制（HysteritIC Current Control）Boost PFC电路的控制原理，图中被检测的电流是电感电流。由电流基准信号Z产生电流上限值imax与下限值imin，构成电流滞环带（Hysteritic Band）。当电感电流达到基准下限值imin时，开关管V导通，电感电流上升；当电感电流达到基准上限值imax时，V关断，电感电流下降。
电流滞环控制Boost PFC转换器的电感电流iL－波形如图1（b）所示。电流基准极限值imax及imin如图中上、下两条虚线所示；图中实线锯齿波为电感电流iL，它在imax及imin两条虚线之间变化。中间一条虚线（正弦半波）为每个开关周期的电流平均值。电流滞环宽度决定了电流纹波的大小，它可以是固定值，也可以与瞬时平均电流成比例。
图2所示为电流滞环控制逻辑电路的示意图，控制电路中共有三个比较器，上面的两个比较器用以形成滞环带，后面跟随逻辑电路，以保证开关管V有正确的驱动信号。最下面一个比较器，用以在王频整流电压的半波正弦开始和结束时，使开关管V处于关断状态。
电流滞环控制适用于CCM模式，可以控制输人电流很好地跟踪输人电压波形、功率因数高。主要缺点是开关频率对负载和输人电压敏感，由于开关频率变化幅度大，设计输出滤波器时，要按最低开关频率考虑。因此，不能得到体积和重量最小的设汁。

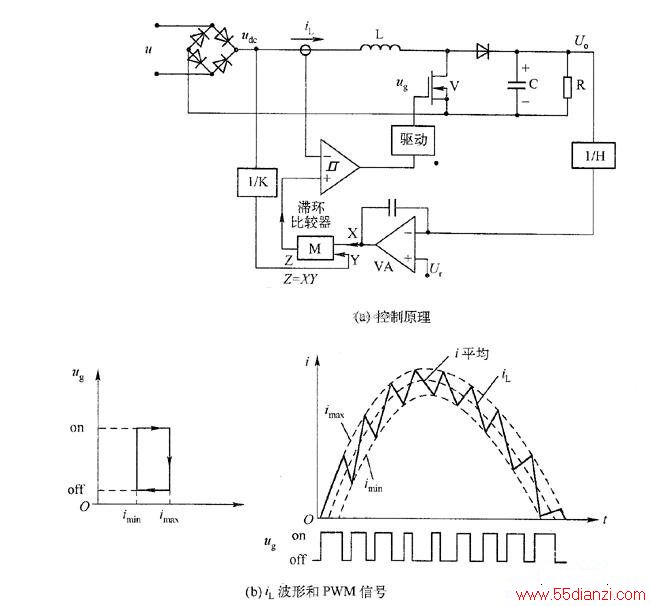

图1 电流滞环控制Boost PFC
图2 电流滞环控制逻辑电路示意图
