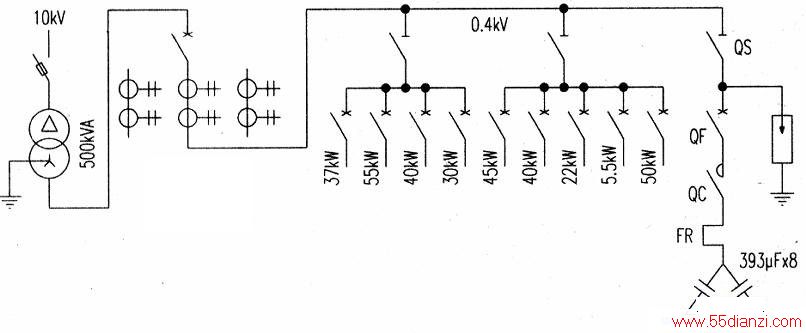

某厂供电系统如下图所示。该变电所由1台500kVA变压器供电。总装机容量为280kW．总计算负荷为145kW。在计算负荷下，功率因数COSφ1=0.820设计补偿后的功率因数COSφ2=0.97以上。总补偿容量Qc=Pjs*tgφ1=118.9kvaro考虑今后发展增加负荷，实际补偿容量为142 kvar。
功率因数补偿柜由8组三角形接法电容器组成，每路补偿电容器设过电压保护装置，型号为HYl.5W—0.28/1.3.空气断路器作短路保护，型号为D247-63/3。
专用切换接触器为CJ19-63/3 0电容过载保护热继电器型号为JR36-63/3。补偿电容器型号为BSMJ-0.43-5-3，容量为393μF，耐压为0.45kV。电容器的投入与退出用万能转换开关进行选择。这种投切方式比较方便实用。转换开关型号为LW5 -16M722/6，共有8挡，第1挡8个挡位全通，第2挡7个挡位全通，第3挡6个挡位全通，……，第8挡1个挡位全通。

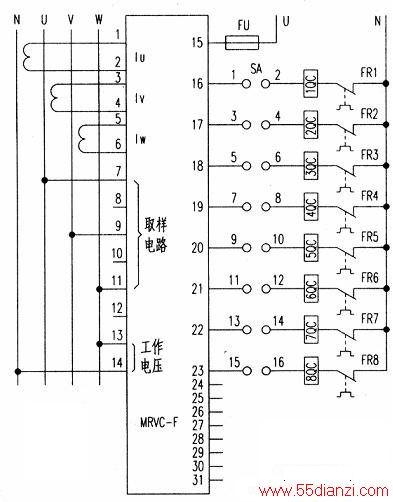

功率因数控制电路如下图所示。重庆明斯克MRVC-F功率因数补偿控制器全数字化设计，交流采样，人机界面来用大屏幕LCD中文液晶显示器。可实时显示L1、L2、L3各相功率因数、电压、电流、有功功率，无功功率，电压总谐波畸变率，电流总谐波畸变率，频率，电容输出显示及投切状态，报警等信息。端子功能如下：①～⑥为取样电流互感器输入，应取自进线柜U，V，W相进线电流互感器。⑦、⑨、11为取样电压输入端。13、14为为工作电源输入端(交流220V)．15端子为接触器电源总线、接相线。接触器线圈电压为AC220V0 16_27端子为第一组至第十二组输出控制端，接交流接触器线圈。28~30端子为RS485通讯端口，适用MODBUS协议。MRVC-F控制器的基本工作原理是通过检测进线电流和进线电压计算出负荷的功率因数。如果没有达到设定的功率因数，则控制器CPU会控制16～27端子对应的内部继电器吸合，循环投入补偿电容器。如果由于负荷减少，导致功率因数补偿超前，那么控制器CPU会控制16一27端子对应继电器释放，循环切除补偿电容，使功率因数保持在设定值。在功率因数补偿柜中，每路补偿电容投切接触器的线圈回路均串联热继电器常闭辅助结点，作为补偿电容器的过载保护元件。
功率因数补偿控制器参数设置如下：电流变比设置：1000/5；投切延时设置：动态30s，静态100s;目标功率因数：COSφ=0.99；过压保护：240V；投切门限：投入门限0.5，切除门限0.2;谐波电压保护设置：7%；谐波电流保护设置：20%；电窄预置设置：电容器组数为8组，每组电容器容量为393μF。
