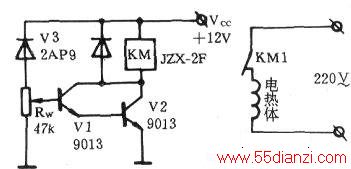

此电路如下图所示，温度较低时，感温二极管2AP9反向电阻值比较大，复合管VIV2不导通，继电器KM不吸合，常闭接点KM1接通电热体电源对升温物体进行加热。随着温度增高，2AP9的反向阻值逐渐下降，电位器RW上的压降逐渐增高，当达到V1、V2导通电压1.2～1.4V时管子导通，KM吸合，KM1断开电热体电源。之后，随着温度下降，2AP9的反向阻值逐渐升高，从而使RW上的压降降低，当低于V1、V2管子的导通电压时，V1、V1截止，KM释放，常闭接点又接通电热体电源升温。如此循环往复，使得被控电器温度近似达到恒温。图中RW用于调温控设定值，温控范围最大为100℃。
在实际应用中，Vl、V2应选β≥100，否则当温度升高或降低到V1、V2的临界导通电压时，KM接点发生抖动，时间长了会产生接触不良。
