电热毯温度控制的电路图及应用

电热毯温度控制的电路图及应用

点击数:7151 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   温度控制电路

电热毯温的控制电路图

    一、介绍
    不带控温器的电热毯,不仅难以获得舒适的床温,而且能耗大, 还有火灾隐患。采用双金属片温控器的电热毯,虽然在节能和安全方面有所改进,但难以调节温度。用PTC热敏电阻控温电路可以克服以上缺点。

    二、 原理电路

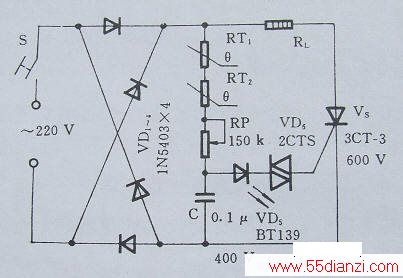

  本电热毯控温电路由整流电路和测控温电路组成,基本原理如图2.11.1.图中,RT1和RT2为PTC热敏电阻器,用于检测不同区域的温度,并与RP、C、VD6构成单向可控硅VS的触发电路。RP兼有预设恒温值的作用。
    当接通电源时,市电直接经过桥式电路整流后,通过RT1、RT2、RP向C充电。当C的充电电压达到一定值时,通过VD5、VD6放电,使VS触发导通,加热丝RL得电发热进入升温状态。随着电热毯温度的升高,RT1、RT2的阻值增加,充电回路的时间常数将逐渐增大,VS的导通角将越来越小,RL的发热功率将随之下降。当电热毯温度进一步上升到预定值附近时,RT1、RT2的阻值将呈阶跃性的增加, 可达500KΩ以上,VS的导通角近似为零,电路负载电流小得使RL几乎不发热,于是电热毯进入恒温保暖状态。反之,当电热毯的温度下降到低于预设值约5℃时,VS将重新触发导通,RL又得电发热。如此反复运行,达到自动恒温的目的。

    三、主要元器件选择
    PTC热敏电阻应选取居里温度30℃、常温电阻5KΩ、耐电压500V以上。VS按RL的功率大小选取,本电路选取的型号能够满足一般电热毯的使用。C选取绝缘性能好的聚碳酸酯薄膜电容器。

  四、安装与调试
    推荐的安装方式是将两只PTC热敏电阻分别埋设在电热丝密集的部位。例如脚部和腰部的中心位置
