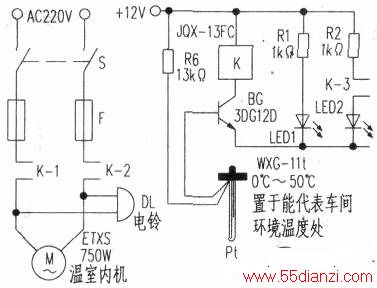

电路见下图。工作时，首先将温度计Pt调至设定温度值处（假定为26℃）。
夏季天气炎热，为了保护生产工人的身体健康，企业采取了不少防暑降温措施，本文介绍一种用于生产车间防高温，自动降温排风的控制电路。闭合开关S，当生产车间内空气的环境温度低于Pt设定温度（26C以下）时，Pt呈断路状态，电路处于静止状态，LED1点亮。当室内温度上升到26℃以上时，Pt接通，三极管BG饱和导通，继电器K通电，触点K-l、K-2吸合，排风扇M启动运转，进行排风降温，同时高温报警电气DL发声，LED2点亮，室内温度逐渐下降。当温度降到Pt设定的26℃以下时，Pt断路、BG截止、K释放、LED2灭。当温度再度上升到26℃以上时……按上述运行。如此周而复始，将生产车间内的环境温度保持在26℃以下，从而达到防暑降温、保护工人身心健康的目的。
排风机采用广泛用于工业厂房、温室花卉、畜禽舍等场所的ETXS系列温室风机。先进的离心开闭机构能保证百叶窗完全打开和关闭，扇叶运行时可以自行清洁表面，可以全天候运行。
