图4 过流保护电路
2 电路的仿真分析

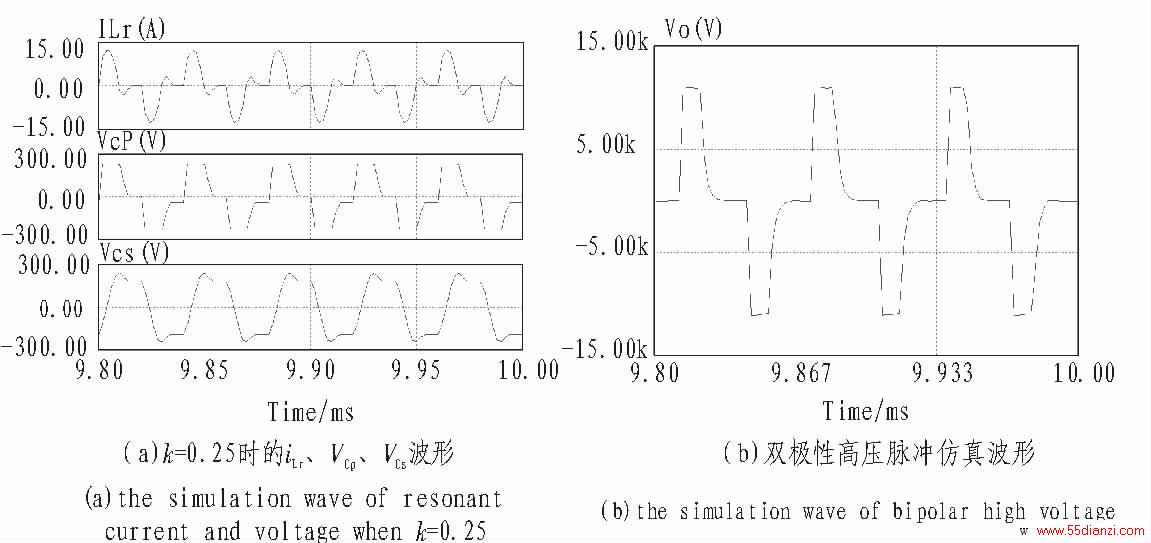

令k=Cp/Cs,图5（a）为k=0.25谐振电流和谐振电压波形。选择直流母线电压Vin=300 V,开关频率fs=25 kHz,脉宽tw=10μs,Lr=50 μH,Cs=0.2μF,谐振频率kHz,即满足fs<1/2fr,LCC串并联谐振变换器工作在DCM模式下，高频升压变压器变比为1:4.高压脉冲形成电路中，脉冲升压变压器变比为1:12,双极性脉冲仿真波形如图5（b）所示。
