对电源浪涌保护器的几个主要参数进行分析， 提出在不同的供电接地系统中， 选择和安装电源浪涌保护器时应注意的问题。
浪涌保护器（Su rge p ro tect ive device, SPD） , 也称电涌保护器、避雷器等， 它的作用是保证电子设备免受浪涌过电压（雷电过电压、操作过电压等） 的破坏， 既不影响设备的正常工作， 又将浪涌过电压限制在相应设备的耐压等级范围内， 目的在于限制瞬态过电压和分走电涌电流， 也是等电位连接的一种方法。
在实验中， 以电压波形保持不变， 升高电压， 每个电压可以获得一个击穿时间， 以电压为纵轴， 时间为横轴， 可以画出伏秒特性， 由此得知， 为了保证SPD 能够在全时域范围内保护设备不受浪涌过电压的破坏， 它的冲击伏秒特性必须在用电器冲击伏秒特性的下方， 这是选择SPD 的原则， 也是SPD生产厂家必须提供的保证。
1 SPD 的分类， 按使用非线性元件的特性来分
1.1 电压开关型SPD
常用的非线性元件有放电间隙、气体放电管等，它具有大通流容量（标称通流电流和最大通流电流） 的特点， 特别适用于易遭受直接雷击部位的雷电过电压保护（即L PZ0A 区）。
1.2 电压限制型SPD
常用的非线性元件有氧化锌压敏电阻、瞬态抑制二极管等， 是大量常用的过电压保护器， 一般适用于室内（即L PZ0B、L PZ1、L PZ2 区）。
1.3 组合型SPD
由电压开关型元件和限压型元件混合使用， 随着施加的冲击电压特性不同， SPD 有时会呈现开关型SPD 特性， 有时呈现限压型SPD 特性， 有时同时呈现两种特性。
2 表征SPD 的主要技术参数选择
2.1 保护模式
SPD 可连接在L （相线）、N （中性线）、PE （保护线） 间， 如L 2L、L 2N、L 2PE、N 2PE, 这些连接方式与供电系统的接地型式有关。
2.2 最大持续工作电压Uc
可能持续加于SPD 两端的最大方均根电压或直流电压， 其值等于SPD 本身的额定电压。
IEC6036452534 中提出， 在TT 系统中， 当SPD 设在漏电流保护器（RCD） 的电源侧时， U c≥1.1U o; 当SPD 设在漏电流保护器的负荷侧时， U c≥1.5U o.
在TN 系统和IT 系统中， U c≥1.1U o.U c 的选择要考虑到当地电网的水平波动及用户用电的具体情况， 不是一味取大值为好， 因为U c 取大， 整个压敏器件启动电压也高， 浪涌电压将对设备产生危害。国际标准有一系列的优选值， 与当地电网水平有关。
2.3 雷电通流量Imax
一般在L PZ0 与L PZ1 区交界处选用10/350u s波形、每相通流量≥10KA 的SPD 安装， 在L PZ1 与L PZ2 区交界处选用8/2 0u s 波形， 每相通流量≥5KA 的SPD 安装。由于10/350u s 波形的能量比8/20u s 的大20 倍， 其电流相应大5 倍， 如果要用8/20u s 波形的SPD 代替， 其雷电通流量相应要大5倍。
2.4 保护水平Up
该值应比在SPD 端子测得的最大限制电压大，与设备的耐压Uw 一致（1.2U p ≤Uw ） , 可以从一系列的参考值中选取（如0108、0109、……1、1.2、1.5、1.8、2、……8、10KV 等）。目前国标当中较好的U p有800V、900V.
2.5 漏电流
并联型SPD 要求漏电流≤30uA （公安部要求≤20uA ） , 串联型SPD 要求漏电流≤01.mA.
2.6 启动电压Uas
过去认为启动电压即标称压敏电压， 实际上通过SPD 的电流可能远大于测试电流1mA , 这时不能不考虑已经抬高的残压对设备保护的影响。从压敏电压到启动电压的时间（即SPD 的响应时间） 比较长， 约为100n s.启动电压越高则残压也越高， 越低则压敏电阻易老化。其值不应大于被保护设备的绝缘水平。
2.7 残压Ures
是真正加在被保护设备端口的电压。残压越低越好， 应小于被保护设备耐冲击过电压额定值。见表1:

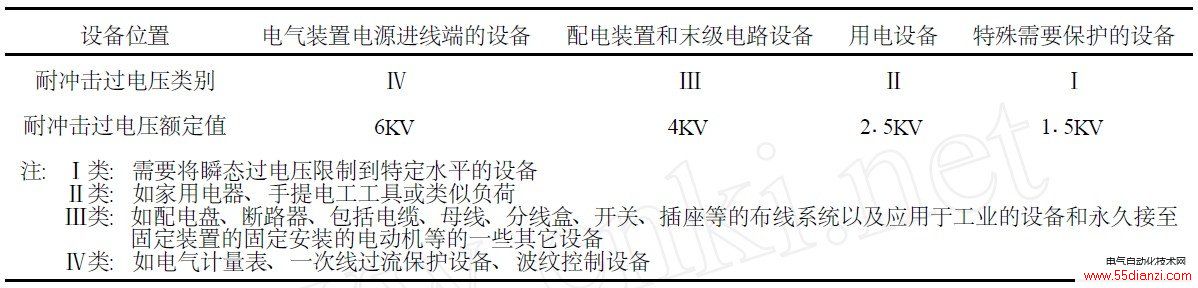

表1 220/380V 三相系统各种设备耐冲击过电压额定值Uw
2.8 标称放电电流In
用来划分SPD 等级， 具有8/20u s 或10/350u s 模拟雷电流冲击波的放电电流。Imax= 2~ 3 In。
2.9 持续工作电流Ic
在最大持续工作电压U c 下保护模式上流过的电流， 实际上是各保护元件及与其并联的内部辅助电路流过的电流之和。为避免过电流保护设备或其它保护设备（如RCD） 不必要动作， Ic 值的选择非常有用。在正常状态下， Ic 应不会造成任何人身安全危害（非直接接触） 或设备故障（如RCD）。一般情况下对RCD, Ic 应小于额定残压电流值（ I△n） 的1/3.
2.10 以上是选择SPD 时所要考虑的几种主要的参数， 可以通过下图来具体比较几种电压之间的关系：
图1 Up Un 和Uc 相关曲线
3 电源SPD 的线路安装
3.1 安装位置
按照IEC131221 （L PZ） 的概念， 当电气线路穿过两防雷区交界处时要安装浪涌保护器， 根据设备的不同位置和耐压水平， 可将保护级别分为三级或更多， 但保护器必须很好的配合， 以便按照它们耐能量的能力在各浪涌保护器之间分配可接受的承受值和原始的闪电威胁值有效地减至需要保护的设备的耐电涌能力。但由于工艺要求或其它原因， 被保护设备的安装位置不会正好设在界面处而是设在其附近， 在这种情况下， 当线路能承受所发生的电涌电压时， 浪涌保护器可安装在被保护设备处， 而线路的金属保护层或屏蔽层宜首先于界面处做一次等电位连接。在实际的工作中， 一般都将电源浪涌保护器设在总配电房、各楼层的配电箱中及被保护设备前， 均取得了较好的防护效果。
3.1.1 在L PZ0 区与L PZ1 区交界处， 在从室外引来的线路上安装的SPD 应选用符合？ 级分类试验（即通过SPD 的10?350u s 波形的雷电流幅值） 的产品。通过对建筑物的防雷类别确定雷电流的幅值及雷电流直击在该建筑后在各种管道、线路上的能量分配来确定其通流量的取值。
3.1.2 在L PZ1 区与L PZ2 区交界处， 分配电盘处或U PS 前端宜安装第二级SPD, 可选用经？ 或？ 级分类试验的产品。其标称放电电流In 不宜小于5KA（8?2 0u s）。
31.13 在重要的终端设备或精密敏感设备处， 宜安装第三级SPD, 可选用经？ 或？ 级分类试验的产品，其标称放电电流In 不宜小于3KA （8?20u s） , 同时具有更短的响应时间。
3.2 间距与能量匹配问题

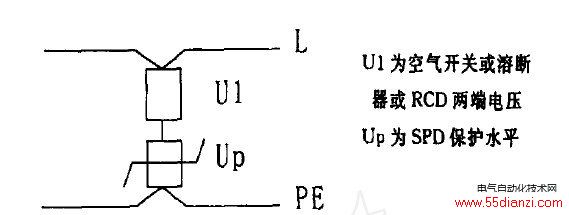

在安装SPD 时要考虑两级之间的能量匹配问题， 在一般情况下， 当在线路上多处安装SPD 且无准确数据时， 电压开关型SPD 与限压型SPD 之间的线路长度不宜小于10 米， 限压型SPD 之间的线路长度不宜小于5 米。还应注意以下几点：
