有源电力滤波器的IGBT驱动及保护研究

绝缘栅场效应晶体管(IGBT)作为一种复合型器件，集成了MOSFET的电压驱动和高开关频率及功率管低损耗、大功率的特点，在电机控制、开关电源、变流装置及许多要求快速、低损耗的领域中有着广泛的应用。本文对应用于有源电力滤波器的IGBT的特性及其专有EXB84l型驱动器的设计进行讨论，并提出一种具有完善保护功能的驱动电路。
　　
有源电力滤波器设计中应用4个IGBT作为开关，并用4个EXB84l组成驱动电路，其原理如图l所示。在实验中，根据补偿电流与指令电流的关系，用数字信号处理器(DSP)控制PWM引脚的高低电平，并由驱动电路控制IGBT的通断。驱动电路同时对过流故障进行监测，由DSP采取封锁控制信号、停机等处理。


驱动电路的设计
　　
1驱动电路电源
　　

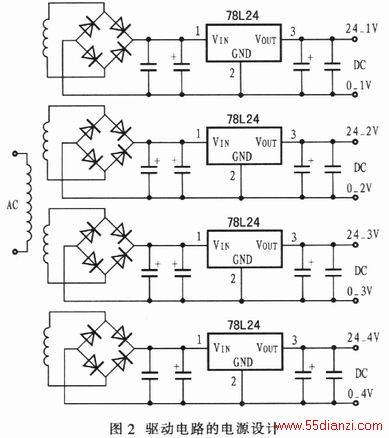

驱动电路需要4路相互隔离的直流电源为4路IGBT驱动电路供电，用220V/22V变压器对4路交流电源分别整流，用电容器和78L24型电压调整器稳压后输出4路24V直流电压，如图2所示。
