由于需要对IGBT 进行短时间内的保护,因此请将从检测出过电流到完成关断为止各电路的动作延迟时间设计为最小。 另外,由于IGBT 的关断时间极短,如果用通常的驱动信号来切断过电流,则集电极的电压上跳变大,IGBT 有可能被过电压破坏(RBSOA 破坏)。因此,建议在切断过电流时,使IGBT 轻柔地关断(柔性关断)。 如图表示了过电流检出器的插入方法:

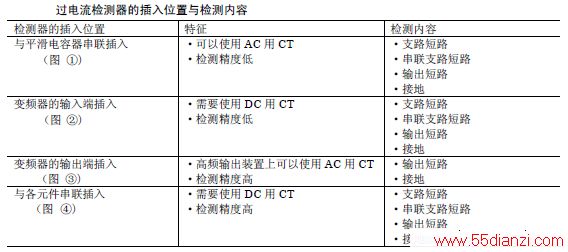

如表对各种方法对应的特征和可以检测出的内容进行了说明:
