集成阶梯式稳压电路原理分析

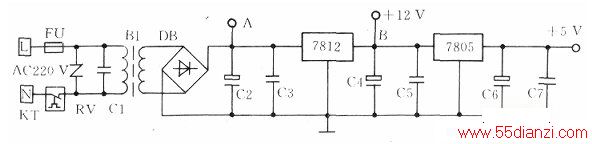

　　集成阶梯式稳压电路如下图所示。该电路和直流分立稳压电路的主要区别是：
　　
　　①在变压器回路串有风机温度保护器KT，当室内风机温度超过100℃时，切断变压器供电回路，当温度降低到一定值又自动接通变压器回路。
　　
　　②用全桥DB替换VD1～VD4二极管，用7812替换下Vl、Rl、VDW，使稳压电路中元件减少，增强了稳压电路的可靠性。
