贴片微控制集成电路关键引脚与外接件特点

　　贴片微控制集成电路关键引脚与外接件如下：
　　
　　(1)供电端
　　

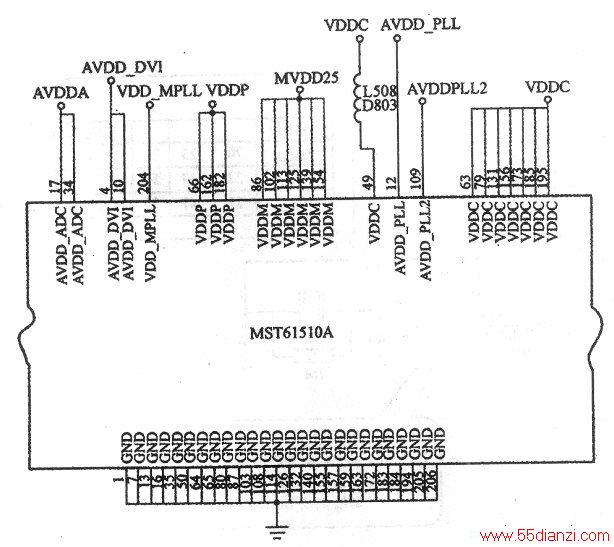

　　供电端也就是电源端，一般贴片微控制集成电路引脚多，因此具有多只电源端。并且不同电源端_般不相邻（例如下图所示的MST61510A的电源端就是如此）。其外接件一般是滤波元件或者DC/DC元件。目前，发现3.3V、5v的电源滤波元件一般均可采用贴片电阻、电容和电感组成（或者插孔+贴片组成），而12V及以上的采用插孔电容元件滤波，这可能是因为12V需要大容量的电容（例如470uF/25V）。

　　
　　(2)振荡端
　　
　　振荡端为微处理器进行时序控制提供节拍。
　　
　　一般微控制集成电路采用内部时钟方式，即利用集成电路内部的振荡器+外接的晶振+微调电容组成自激振荡器，然后发出相应的脉冲输送到时钟电路。外接的晶振、微调电容是微控制集成电路的外接件。晶振一般是两端的晶振，三端晶振的应用较少。微调电容一般采用陶瓷电容，容量一般22pF，目前数码产品的电容一般采用了贴片电容。如果外接的是陶瓷谐振器时，微调电容容量比采用晶振的一般大一些。
　　
　　检测晶振一般采用“代换法’’进行，建议不用万用表检测微控制集成电路振荡端（但可以用示波器检测），以免损坏有关器件。
　　
　　有时地电位跳跃、去耦、电源抗干扰不良会引入到线路中产生干扰。因此，在一些高速时钟电路中附加了电源滤波电容，铁氧体磁珠与电容组合是其中的电路之一（铁氧体磁珠一般应用在高频中，它等效于电阻与电感的并联，起到衰减噪声和干扰的作用）。
　　

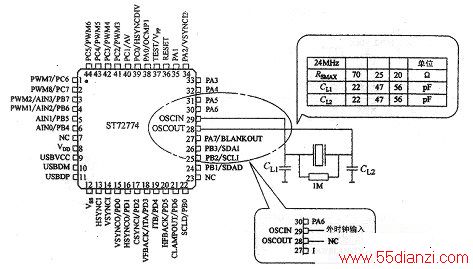

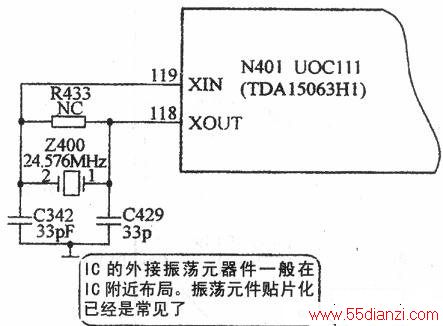

　　TDA15063H1的振荡端如上图示。ST72774的振荡端如下图所示。
　　
　　(3)复位端
　　复位端起到初始化的作用，即“从头再来”。微控制集成电路一般低电平复位的居多（少部分采用高电平复位）。除了电平电位要求之外，还要注意复位延时的长短，否则复位也不会达到满意效果。低电平的复位端表示方法往往在RESET上有上划线，即RESET，或者RESET前面有斜杠表示，即／RESET。在实际检测复位端是否有问题时，可以采用“瞬间脉冲触动法”。
　　
　　有的微处理器往往配带复位集成电路（复位集成电路，即复位器，有贴片封装结构的）。
