微波炉过热保护电路工作原理

　　保险管和过热保护器在微波炉的过热保护电路中起着不同的作用，其工作原理如下。
　　
　　1．保险管的工作原理
　　
　　当微波炉接通电源开始工作后，交流220V电压经插头送入微波炉中，首先要经过保险管，当微波炉中的电流过大时，保险管就会烧断，起到保护电路的作用，从而实现对整个微波炉进行保护的作用。
　　
　　2．过热保护器的工作原理
　　

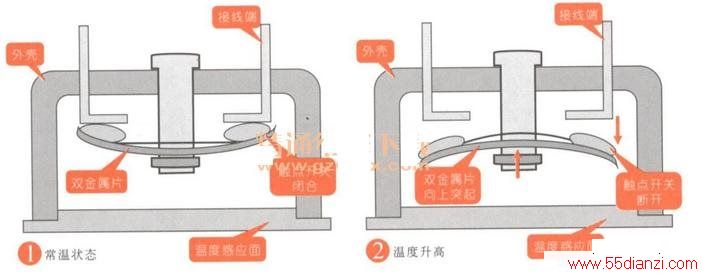

　　在微波炉中，常用过热保护器的内部主要由双金属片和触点开关等构成，由于双金属片感温特性不同，因此，在不同的工作温度状态下，双金属片的工作状态也不相同，其工作原理如下图所示。

　　
　　1．在常温状态下，金属片的凸面向下，触点开关处于闭合状态。
　　
　　2．当微波炉炉腔内的温度升高时，并达到金属片的感应温度，金属片凸面反转向上，同时推动触点开关下移，从而使触点开关断开。
　　
　　关键提示：
　　
　　在有些微波炉中使用一个过热保护器同时监测微波炉的磁控管温度和烧烤温度，而有些微波炉中使用2个过热保护器，一个用于监测磁控管温度，另一个用于监测烧烤温度。
