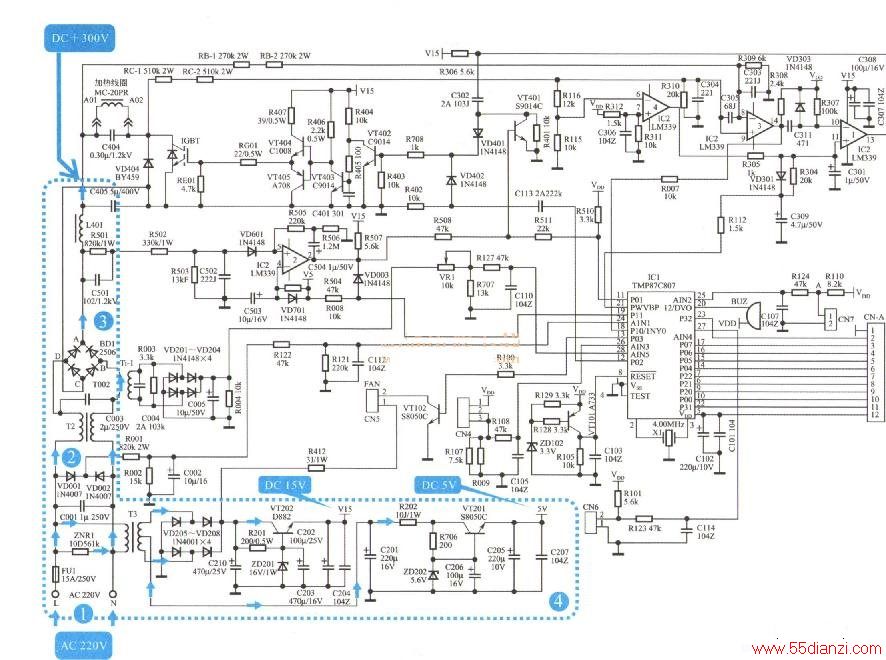

下图为典型电磁炉市电输入和整流滤波电路，AC 220V由电磁炉由市电输入接线柱（L、N）送入市电输入电路，然后分为两路：其中一路进入桥式整流堆和低通滤波器（扼流圈L401、电容C405构成）构成的高压整流滤波电路，将AC 220V电压整流为DC ＋300V，并对其进行平滑滤波，使其变得稳定，以便送入功率输出电路；另一路经降压变压器T3，进入由4个二极管构成的桥式整流电路以及DC 15V、5V低压整流滤波电路，为低压电路模块供电。
1．电源输入线插到接线柱上为电磁炉送入AC 220V市电。

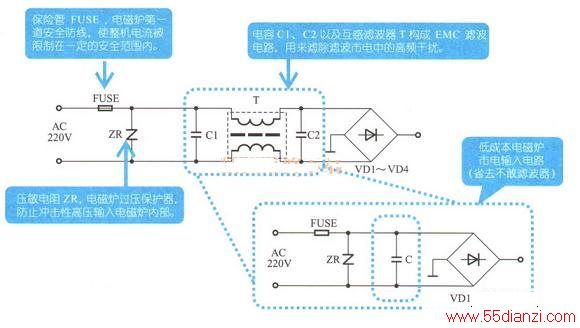

2．如下图所示为典型的市电输入电路，AC 220V经由接线柱进入电磁炉，先经过保险管FUSE，这是电磁炉的第一道防线，当电磁炉内部出现严重的故障或是电磁炉工作电流出现异常，使保险管熔断，断开电磁炉供电，以保护电磁炉内的元器件。
压敏电阻ZR是电磁炉过压保护器，用于防止市电电网中冲击性高压输入电磁炉内部，起到过压保护的目的。
保险管和压敏电阻是电磁炉市电输出电路中最常用的保护器件，但保护性质截然相反。保险管是电磁炉本身出现故障时，用来保护炉内其他元器件不受损害而设置的；压敏电阻则是在市电电网出现异常时，用来保护电磁炉本身的。
电容C1、C2和互感滤波器T构成的电路为EMC滤波电路，用来滤除市电中的高频干扰，防止雷击或其他强电损坏炉内电路，同时抑制电磁炉工作时对市电的电磁辐射污染。
不同型号电磁炉的交流输入电路其他结果有所区别，尤其是低端电磁炉，通常不具有EMC滤波电路，而是采用一个谐波吸收电容C进行滤波，如下图所示。

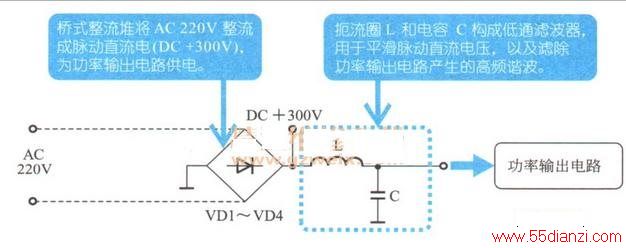

3、高压整流滤波电路是将AC 220V经过桥式整流堆，整流生成DC 300V，再由扼流圈L、电容C构成的低通滤波器进行平滑滤波，如下图所示。
关键提示：
由于高压整流滤波电路工作的电流较大，因此对桥式整流堆和电容C的要求较高。一般来说，功率小于2000W的电磁炉，选用最大电流不小于，5A的桥式整流堆，而功率大于2000W的电磁炉，选用最大电流为25A的桥式整流堆。并且低通滤波器中的电容C不可用普通电容更换，应选择抗干扰型（MKP-X2）电容。
4、低压整流滤波电路是将AC 220V转化为适用于电磁炉其他功能模块所需要的5V、12V、18V等直流低压。常见的低压电源电路有两种形式：降压变压器式和开关电源式。

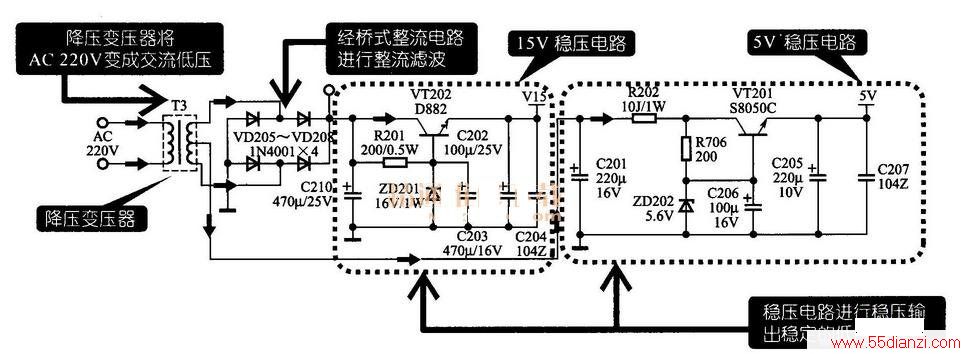

降压变压器式采用的是先降压再整流稳压，如下图所示。

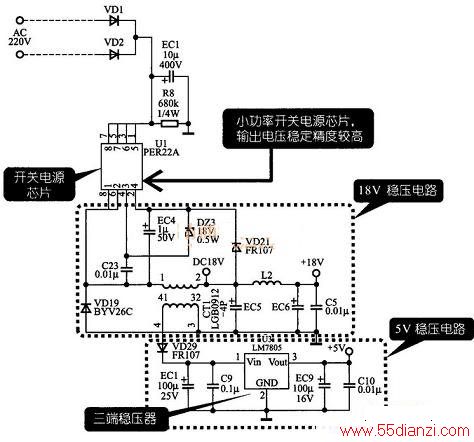

开关电源式采用的是开关电源变换的降压方式，如下图所示。
