电磁炉温度检测电路工作原理

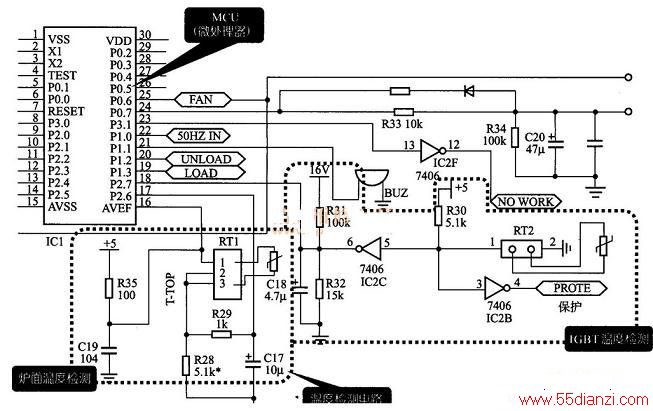

　　下图所示为美的PSD16A电磁炉的温度检测电路。该电磁炉采用炉面温度检测传感器和IGBT温度检测传感器及相关电路构成温度检测电路。

　　电磁炉中的温度检测传感器采用的是热敏电阻，该电阻大多由单晶或多晶半导体材料制成，它的阻值会随温度的变化而变化，该热敏电阻又可分为正温度系数热敏电阻和负温度系数热敏电阻。
　　
　　负温度系数的热敏电阻，其温度升高时，该电阻的阻值明显减小，而温度降低时，该电阻的阻值明显变大。正温度系数的热敏电阻，其功能与负温度系数热敏电阻相反，即当温度升高时，该电阻的阻值明显升高，当温度降低时，该电阻的阻值明显减小。
　　
　　若美的PSD16A电磁炉中温度检测传感器采用的是负温度系数热敏电阻，其工作过程如下：
　　
　　（1）当电磁炉炉面温度升高时，传感器RT1的阻值减小，则R29两端的电压升高，从而使送给MCU（微处理器）16脚、17脚的电压升高，若炉面温度降低时，炉面温度传感器阻值增大，则R29两端的电压降低，从而使送给MCU（微处理器）端的电压降低。此时，MCU将接收到的温度检测信号进行识别，如温度过高，立即发出停机指令，进行保护，待温度降低后，整机仍能正常工作。
　　
　　（2）当电磁炉IGBT管温度升高时，IGBT温度传感器阻值会变小，从而使反相器IC2B/IC2C的③脚和⑤脚的电压降低，而④脚和⑥脚的电压上升，⑥脚的信号送到MCU的18，④脚的信号进行保护，同时也防止了IGBT管的损坏。
