常见微电脑型足浴盆电路工作原理

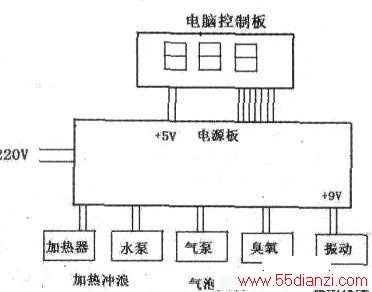

　　常见微电脑型足浴盆工作原理方框图如附图所示：
　　
　　1．电源电路
　　
　　接通电源，闭合电源开关后，220V市电经熔断器分两路，一路为电源变压器初级供电，次级输出12V交流电经整流滤波后，输出+12V和+9V直流电，除直接为继电器和振动按摩电机供电外，还经稳压集成块稳压输出+5v直流电，为控制电路供电：另一路市电直接为主工作电路供电。
　　
　　2．主工作电路
　　
　　主工作电路由电加热电路、水泵冲浪电路、气泵气泡电路、臭氧发生器电路和振动按摩电路五部分组成。
　　
　　(1)电加热电路
　　
　　由电加热管、司控硅，继电器常开接点组成。当微电脑控制电路输出低电平时，光电耦合器导通，输出一触发脉冲加至可控硅的触发极，可控硅导通，电加热管对盆内水进行加热。
　　
　　(2)水泵冲浪电路
　　
　　由水泵及可控硅组成。当徽电脑控制电路输出低电平时，光电耦合器导通，输出一触发脉冲，加至可控硅的触发极上，使之导通，水泵得电工作，实现冲浪按摩。其工作方式选择可通过薄膜按键或遥控按键实现电加热和水泵冲浪功能。
　　
　　(3)气泡发生器电路
　　
　　由气泡发生器及可控硅管组成。当微电脑控制电路输出低电平时，光电耦合器导通，输出一触发脉冲，加至可控硅的触发极上，使之导通，气泡发生器得电工作，实现气泡按摩。其工作方式选择可通过薄膜按键或遥控按键实现气泡按摩功能。
　　
　　(4)臭氧发生器电路
　　
　　由臭氧发生器及可控硅管组成。当微电脑控制电路输出低电平时，光电耦合器导通，输出一触发脉冲，加至可控硅的触发极上，使之导通，臭氧发生器得电工作，实现臭氧消毒。其工作方式选择可通过薄膜按键或遥控按键实现臭氧消毒功能。
　　
　　(5)振动按摩电路
　　
　　由电源变压器，二极管整流、可控硅和振动直流电机组成。当微电脑控制电路输出低电平时，光电耦合器导通，输出一触发脉冲加至可控硅的触发极，可控硅导通，由电源变压器，二极管整流为振动按摩电机提供+9V直流电，振动电机运转带动振动头实现振动按摩。其工作方式选择可通过薄膜按键或遥控按键实现振动按摩功能。
　　
　　3．控制电路
　　
　　由微电脑电路、蜂鸣电路、薄膜按键键扫描电路、遥控电路、定时电路和继电器，水温热敏电阻，光电耦合器等组成。接通电源，闭合电源开关，电路自检，蜂鸡器发出“嘀”自捡通过提示声，整机进人待机状态。向盆内加入适量水后，按压加热／保温按键开关，加热指示灯亮。微电脑电路输出触发脉冲至可控硅，可控硅导通，电加热管对盆内水进行加热。盆内水温逐渐升高。
