全自动洗衣机机程序流程

　　洗衣机的进水、排水分别由进水电磁阀和排水电磁阀执行。 洗涤正转、反转由洗涤电动机驱动波盘的正、反转来实现。 脱水时，由脱水电磁离合器合上、排水电磁阀吸合，洗涤电动机正转进行甩干。洗涤完成由蜂鸣器报警。
　　

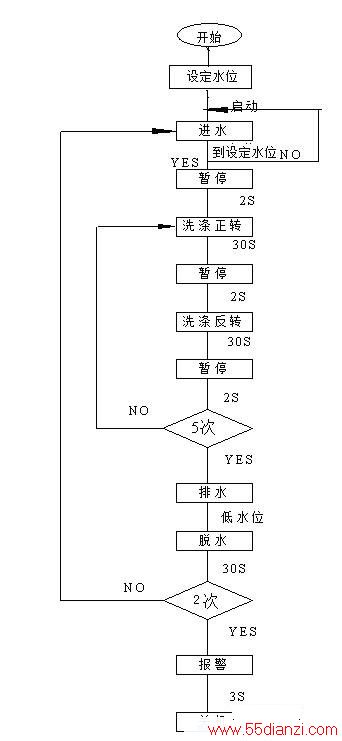

　　洗衣机按下启动按扭和水位选择开关，开始进水，进水到规定高度，使水位开关接通，停止进水，2S后实现洗涤正转；洗涤正转30S后，停止洗涤，2S后开始洗涤反转；洗涤反转30S后，2S后计数器加1，累计洗涤次数；若未满5次则重复进行洗涤，直至洗涤达到5次（共320 s），开始排水。由于排水水位降低，启动排空检测，当水位低于规定下限水位时，低水位开关接通，开始脱水，脱水30S后，计数器加1，脱水停止。然后再返回到进水动作重复上述过程2次，报警30S并停机。其程序流程如图所示:
