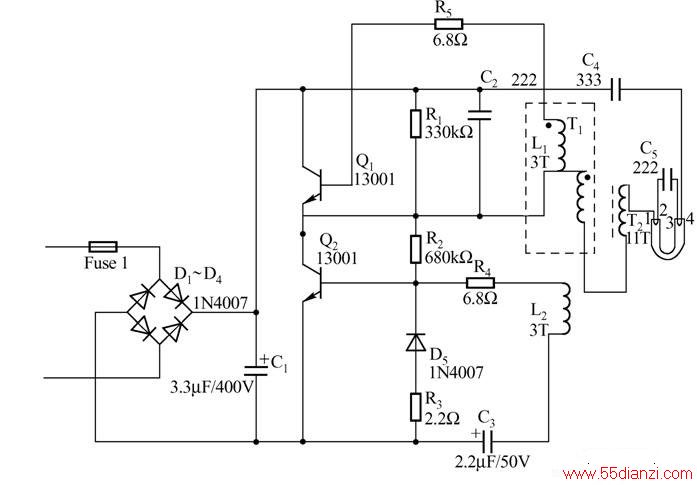

电子式荧光灯电路方框图如下图所示,一般由电源电路、高频自激振荡电路及串联谐振电路或充电泵电路等组成。电源电路主要作用是交流变直流;高频自激振荡电路主要作用是直流变换为高频20KHz以上的交流。谐振网络的作用有两点:将高频方波变为正弦波,以减小EMI辐射;产生恒流作用以镇定荧光灯的电流。充电泵电路主要是解决由单相整流电容滤波造成的电流落后、电流尖峰波问题。
本文关键字:工作原理 荧光灯 小家电-保健电路原理,电子学习 - 小家电-保健电路原理
