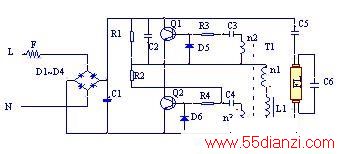

这种电路的工作原理是:当220V的交流电源电压通过D1~D4桥式整流及C1的滤波后,在C1两端得到约300V左右的直流电压,给Q1、Q2组成的开关振荡电路提供直流工作电源。电阻R1、R2等元件给Q2提供一个基极偏流,使Q2首先导通工作,整流后的直流电源通过C5灯管灯丝r1电容器C6灯管丝r2。电感线圈L和振荡变压器N1绕组及Q2构成回路,对电容器C6充电。由于反馈振荡变压绕组N1与N3相位相反;N1与N2相位相同,这样在Q2导通后,其集电极输出的电压通过N1反馈到N3后,使Q2的基板电位由正变负,促使Q2关闭截止;同时由于N1与N2相位相同,通过N1对N2的反馈作用,促使Q1的基极电位由负电位转变为正电位,使Q1由截止状态转变为饱和导通状态,当Q1导通,电容器C6上由于Q2导通时储存的电荷又通过荧光灯管的灯丝r1、r2电容器C5及电感线圈L振荡变压N3绕组、加到Q1的集、射极放电。C6在充电与放电过程中,影响到振荡变压器N1绕组两端的电位极性是正、负变化的。设C6在弃电过程中振荡变压器N1绕组通过的电流上端为正,下端为负;则在C6的放电的过程中,由于振荡变压器磁芯,磁通饱和作用,使N1绕组转变为下端为正,上端为负,此时通过反馈线圈N3加到Q2基极的电位又变成正电位;同理Q1的基极又变成负电位,Q2又导通;Q1又截止,下一个振荡周期开始,由于Q1与Q2的轮流通与截止,使电路产生振荡。
