空调器机械控制式压缩机电路

　　这种结构仅见于机械控制窗式空调器。由压缩机、运转电容、过载保护器、主控开关、温控器等组成。运转电容是压缩机运转必须的条件，主控开关负责模式设定（制冷、制热、送风），温控器根据室温控制压缩机的控制，过载保护器负责压缩机的过流、过热保护
　　

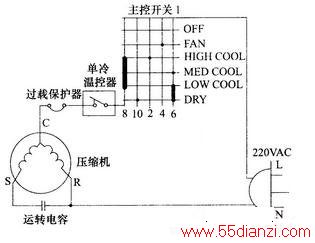

　　（1）单冷机械控制式压缩机电路如下图所示。当主控开关设置于强冷（HIGHCOOL）或中冷（MEDCOIL）、弱冷（（LOWCOOL）任意一挡位，主控开关的①脚均与⑧脚接通，使220VL→主控开关①、⑧脚→单冷温控器→过载保护器→压缩机及运转电容、220VN，构成回路，启动压缩机运转，驱动制冷系统的制冷剂开始循环及液态气态相换转换，空调器开始制冷。

　　当单冷温控器感知室温降到设定温度－1℃时自动断开，切断压缩机供电回路，空调器停止制冷。停机后室温逐渐升高，当升一高至设定温度＋1℃时，单冷温控器自动闭合，开始第二轮制冷。以后重复上述过程，使空调器自动开／停机，将室温控制在设定温度±1℃范围内。
　　
　　空调器工作时，如压缩机因故工作电流过大或过热时，过载保护器会自动断开，切断压缩机回路，压缩机停止运转。待压缩机温度下降到允许值时过载保护器自动恢复到接通状态，压缩机恢复运转。
　　

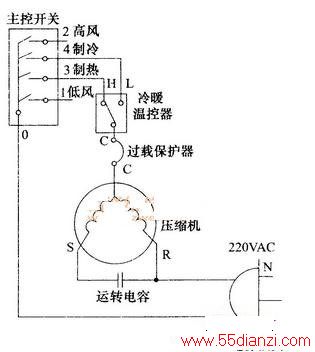

　　（2）冷暖热泵机械控制式压缩机电路
　　
　　如下图示。采用的冷暖温控器，有三个触点，C（Mm）是公共端子，L（LOW）是低温端子，H（HIGH）是高温端子。

　　选择制冷时，主控开关的0、④脚接通，使220V L→主控开关的0、④脚→冷暖温控器的L、C脚→过载保护器→压缩机及运转电容→220V N，构成压缩机回路。
　　
　　选择制热时，主控开关的0、③脚接通，压缩机回路为：220V L→主控开关的0、③脚→冷暖温控器的C、H脚→压缩机和运转电容→220V N。
　　
　　当空调器制冷（热）到设定温度时，冷暖温控器自动断开，空调器停止制冷（热）。待室温回到开机温度时，冷暖温控器自动闭合，开始第二轮制冷（热）。
