空调器电脑控制式压缩机电路

　　（1）倒相驱动器式
　　

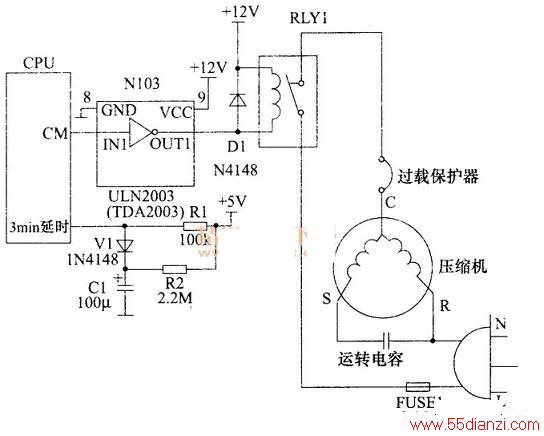

　　如下图所示，由压缩机、运转电容、过载保护器（有的内置在压缩机内卜压缩机继电器、倒相驱动器、CPU、通电延时3min器件C1等组成。这种电路广一泛应用于电脑型分体壁式、分体柜式、窗式空调器。

　　当CPU的CM压缩机控制端输＋5V出高电压时，送驱动器ULN2003（或TDA2003）的输入端IN1，被倒相放大后由OUT1输出端输出约0. 7 V低电平，驱动继电器RYl动作其触点开关闭合，接通压缩机的220V供电回路，压缩机开始运转。
　　
　　当CPU检测室温达到设定温度－1℃（制热＋1℃）检测到异常信息时立即停机，令CM端转为输出0V低电平，使ULN2003内的倒相放大截止，切断RLY1的线圈回路，RLY1触点断开，切断压缩机的供电回路。压缩机停止运转。
　　
　　R1、R2、C1 V1组成通电三分钟延时（英文为“3MIN－DELAY”）电路。延时原理是利用电容两端的电压不能跳变的特性，禁止压缩机停转后三分钟内再次启动，以避免压缩机由运转进入停止而立即再转入运转时，由于制冷系统平衡时间太短，压缩机启动力矩、电流增大，启动困难频繁动作后，易烧坏压缩机。
　　
　　首次开机或停机时间较长后再开机时，因电容 C1的两端电压通过R2全部放掉而为0V，使开机瞬间C1两端电压为0V，并通过V1将CPU的3min延时脚钳位于低电压，CPU据此判断不需要进行三分钟延时，可立即启动压缩机工作。
　　
　　空调器因某种原因停电后短时间（≤3min）又供电时，因电容C1容量、R2阻值均较大，放电时间长（大约3min），C1在上次开机时＋5V电源通过R1，V对它充有的电荷还没放完仍有一定电压，使V1截止，CPU的3min脚电压仍由＋5V通过R1提供为高电平，CPU据此延时3min后才令cm脚输出压缩机运行指令。
　　
　　（2）三极管驱动式
　　

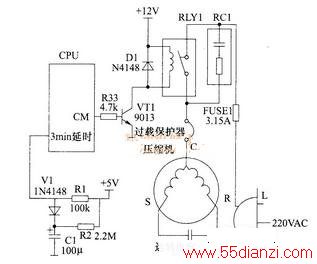

　　如下图所示，由压缩机、运转电容、过载保护器、RLY1压缩机继电器、驱动管三极管VTI，CPU，V1等3min延时器件等组成。

　　当CPU的CM输出＋7V高电平时，通过隔离电阻R33，对VT1的b极提供0.7V高电平，VT1饱和导通，对RLY1的线圈提供回路，线圈流经电流形成磁场，吸动触点开关闭合，接通压缩机的220V供电回路，压缩机开始运转。压缩机回路：220V L→FUSE1→RLY1→过载保护器→压缩机及运转电容、220V N。
　　
　　RC1阻容器件负责消除尖脉冲，避免压缩机停转时形成的反峰高压损坏压缩机。
　　
　　C1，V1，R1，R2组成3min延时电路，以保证压缩机停转3min后才能再次启动运转。
