空调器机械控制式电加热电路

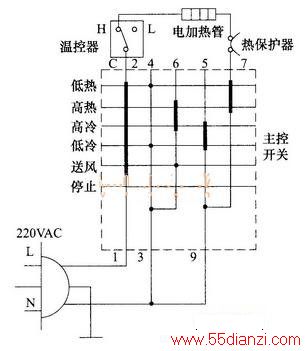

　　下图所示是机械控制式电加热电路，应用于机械控制窗式电加热空调器。
　　
　　当主控开关置于低热或高热档时，主控开关的①脚与②脚接通、⑨脚与⑦脚接通，使220V L→主控开关①、②脚→温控器C、H脚→电加热管→热保护器→主控开关的⑦、⑨端→220V N，构成回路；电加热管开始工作。热保护器在过热自动断开，待温度下降到允许值自动接通。
